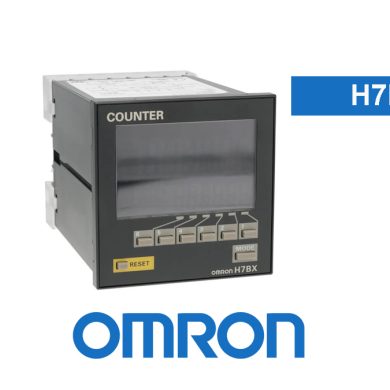

Omron H7BX-AW Multifunction Digital Counter and Tachometer

Omron H7BX-AW adalah digital multifunction counter dari Omron yang dirancang untuk aplikasi penghitungan dan pemantauan kecepatan dalam sistem otomasi industri. Perangkat ini mendukung konfigurasi dua tahap preset, total counter, batch counter, dual counter, twin counter, serta tachometer. Dengan catu daya 100–240 VAC dan format panel 72 × 72 mm, H7BX-AW dapat diintegrasikan ke berbagai panel kontrol mesin.

H7BX-AW dilengkapi layar LCD backlit enam digit dengan pilihan warna tampilan merah dan hijau untuk memudahkan pembacaan nilai proses dan status output. Kecepatan penghitungan counter dapat dipilih hingga 5 kHz, sedangkan fungsi tachometer mendukung pengukuran hingga 10 kHz sesuai mode input yang digunakan.

Fitur Utama Omron H7BX-AW

Multifunction counter: mendukung preset counter satu atau dua tahap, total counter, batch counter, dual counter, dan twin counter.
Integrated tachometer: memungkinkan pemantauan frekuensi pulsa atau kecepatan pada mesin yang kompatibel.
Six-digit backlit LCD: layar dengan pencahayaan latar membantu pembacaan nilai dalam lingkungan kerja industri.
Selectable display color: tampilan merah atau hijau membantu membedakan kondisi operasi dan status output.
High-speed counting: mendukung kecepatan penghitungan hingga 5 kHz pada fungsi counter.
Flexible input: mendukung input tanpa tegangan NPN dan input tegangan PNP yang dapat dipilih untuk sinyal yang kompatibel.
Preset output control: mendukung pengendalian output berdasarkan nilai penghitungan atau batas pengukuran yang dikonfigurasi.
Panel-mount design: ukuran muka 72 × 72 mm memudahkan pemasangan pada panel kontrol.
Memory backup: memori nonvolatile membantu mempertahankan data yang disimpan ketika daya terputus.

Aplikasi Omron H7BX-AW

Omron H7BX-AW dapat digunakan pada mesin pengemasan, conveyor, mesin produksi, mesin pengisi, sistem penghitung produk, pemantauan jumlah siklus mesin, serta pengukuran kecepatan berbasis pulsa. Fungsi preset dan output kontrolnya membantu menjalankan proses secara otomatis berdasarkan target jumlah atau batas kecepatan yang telah ditentukan.

Keunggulan Omron H7BX-AW untuk Otomasi Industri

Dengan beberapa mode penghitungan, fungsi tachometer, input fleksibel, dan layar yang mudah dibaca, Omron H7BX-AW membantu menyederhanakan pemantauan proses pada panel kontrol industri. Satu perangkat dapat digunakan untuk kebutuhan penghitungan produksi atau pengukuran kecepatan, sesuai konfigurasi yang dipilih.

Catatan instalasi: H7BX-AW menggunakan catu daya 100–240 VAC. Pastikan jenis input sensor, mode penghitungan, konfigurasi output, dan wiring sesuai dengan manual resmi. Proteksi IP54 berlaku pada permukaan panel depan saja; perangkat bukan untuk direndam atau terkena paparan air langsung tanpa perlindungan tambahan yang sesuai.

Reviews

There are no reviews yet.

Be the first to review “Omron H7BX-AW”

Specification

Omron H7BX-AW Technical Specifications

Parameter	Specification
Manufacturer	Omron
Model	H7BX-AW
Product Type	Multifunction Digital Preset Counter / Tachometer
Series	H7BX
Power Supply	100–240 VAC, 50/60 Hz
Operating Voltage Range	85–110% of rated supply voltage
Power Consumption	9.6 VA maximum
Counter Functions	1-stage preset, 2-stage preset, total counter, batch counter, dual counter, twin counter
Tachometer Function	Yes
Counter Counting Speed	30 Hz or 5 kHz, selectable
Tachometer Counting Speed	30 Hz or 10 kHz, selectable
Counting Range	Counter: -99,999 to 999,999
Tachometer Measuring Range	30 Hz mode: 0.01–30.00 Hz; 10 kHz mode: 0.001–10 kHz in 1-input mode and 0.01–5 kHz in other modes
Tachometer Accuracy	±0.1% FS ±1 digit maximum at 23 ±5°C
Display	Backlit negative-transmissive LCD, 6 digits
Display Color	Red/green PV display; green SV display
Input Types	No-voltage NPN input or voltage PNP input, selectable; key-protection input is fixed NPN
Voltage Input Level	High: 4.5–30 VDC; low: 0–2 VDC
External Sensor Power Supply	12 VDC ±10%, 100 mA
Control Output	Relay contact and NPN transistor output; verify terminal allocation in the model-specific wiring diagram
Relay Contact Rating	3 A at 250 VAC / 30 VDC, resistive load
Transistor Output Rating	100 mA maximum at 30 VDC maximum
Output Modes	N, F, C, R, K-1, P, Q, A, K-2, D, L, H
Reset Functions	External, manual, power reset, and automatic reset depending on operating mode
Memory Backup	Nonvolatile memory
Mounting Type	Panel mount / flush mounting
Panel Size	72 × 72 mm
Overall Dimensions	72 × 72 × 100 mm (W × H × D)
Terminal Type	Screw terminals
Front Protection	IEC IP54 equivalent for panel surface only; UL Type 1
Operating Ambient Temperature	-10°C to 55°C, without icing
Storage Temperature	-25°C to 65°C, without icing
Ambient Humidity	25–85% RH, without condensation
Weight	Approximately 250 g
Typical Applications	Production counting, packaging machines, conveyor monitoring, cycle counting, and pulse-based speed measurement

Important: Confirm the terminal configuration and input/output wiring in the official H7BX datasheet before installation. The IP54 rating applies to the panel front only. Do not supply the counter from an inverter output.
