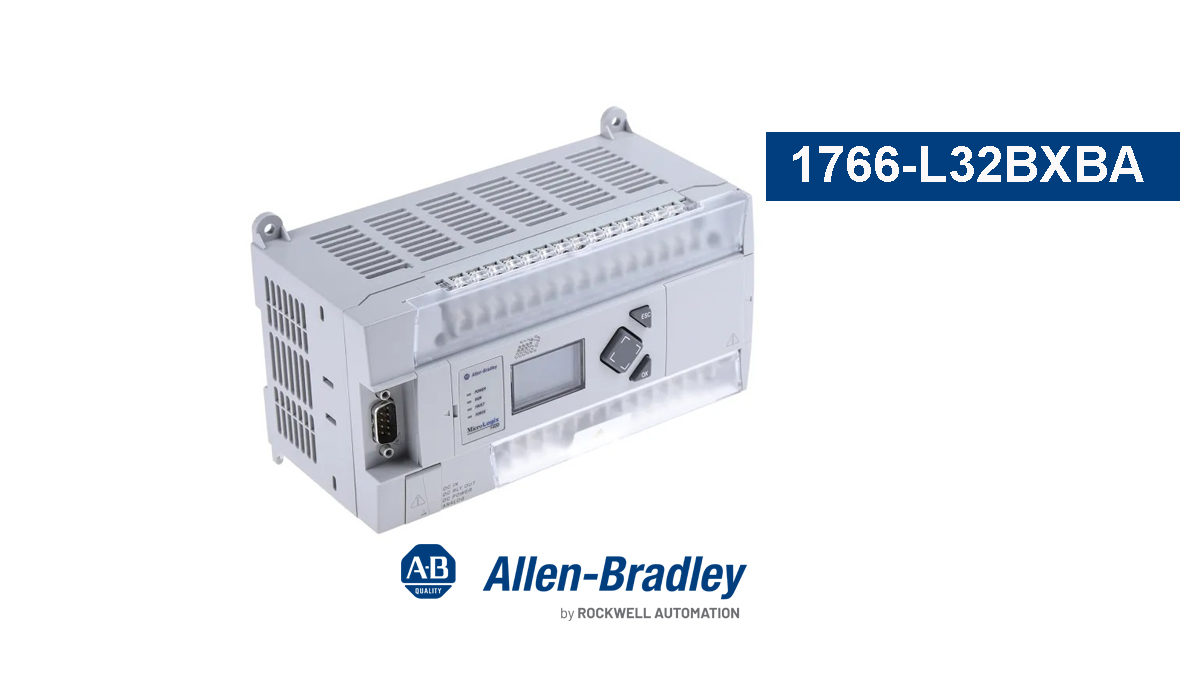

Allen-Bradley 1766-L32BXBA adalah Programmable Logic Controller (PLC) MicroLogix 1400 dari Rockwell Automation yang dirancang untuk mengendalikan mesin dan proses otomasi industri. PLC ini memiliki 32 titik I/O digital, terdiri dari 20 input digital 24 V DC dan 12 output yang menggabungkan enam output relay serta enam output transistor 24 V DC. Perangkat ini juga menyediakan empat input analog dan dua output analog dengan resolusi 12-bit untuk kebutuhan pemantauan dan pengendalian sinyal proses.

PLC MicroLogix 1400 1766-L32BXBA menggunakan catu daya 24 V DC dan dilengkapi port Ethernet serta komunikasi serial. Protokol yang didukung mencakup DF1, DH-485, Modbus RTU, ASCII, DNP3, dan komunikasi EtherNet/IP. Fitur tambahan seperti high-speed input, fungsi PTO/PWM, real-time clock, serta dukungan PID membantu PLC ini menangani berbagai kebutuhan kontrol mesin dan otomasi.

Allen-Bradley 1766-L32BXBA cocok untuk aplikasi conveyor, mesin produksi, sistem kontrol motor, pengemasan, dan otomasi manufaktur. Dengan kombinasi I/O digital, analog, serta konektivitas Ethernet, PLC ini dapat digunakan untuk mengintegrasikan sensor, aktuator, dan perangkat kontrol dalam satu sistem. Status produk pada situs resmi Rockwell Automation tercatat Active Mature, sehingga pengguna sebaiknya memeriksa ketersediaan unit dan dukungan teknis sebelum pembelian atau pengembangan sistem baru.

Reviews

There are no reviews yet.

Be the first to review “Allen Bradley 1766-L32BXBA”

Specification

Technical Specifications – Allen-Bradley 1766-L32BXBA

Brand	Allen-Bradley
Manufacturer	Rockwell Automation
Product Series	MicroLogix 1400
Catalog Number	1766-L32BXBA
Product Type	Programmable Logic Controller (PLC)
Total I/O Points	32 digital I/O points
Digital Inputs	20 inputs, 24 V DC
High-Speed Digital Inputs	12 inputs; up to 6 channels at 100 kHz, depending on configuration
Digital Outputs	12 outputs: 6 relay outputs and 6 transistor (FET) outputs
Fast DC Outputs	3 high-speed 24 V DC transistor outputs
Normal DC Outputs	3 standard 24 V DC transistor outputs
Analog Inputs	4 voltage inputs, 12-bit resolution
Analog Outputs	2 voltage outputs, 12-bit resolution
Analog Signal Range	0–10 V DC for built-in analog I/O
Power Supply	24 V DC
Controller Memory	20 KB, as listed on the Rockwell Automation product page
Ethernet Interface	1 isolated Ethernet port
Serial Communication	RS-232C and isolated RS-232C/RS-485 combo port
Supported Communication Protocols	DF1, DH-485, Modbus RTU, ASCII, DNP3, EtherNet/IP messaging, DNP3 over IP, Modbus TCP/IP
Built-in Functions	PID control, real-time clock, high-speed counting, PTO and PWM
Programming Features	Online editing and floating-point mathematics
Operating Temperature	-20 to +60 °C
Dimensions (W × H × D)	Approximately 180 × 90 × 87 mm
Enclosure Rating	Open-style; install in a suitable control enclosure
Product Lifecycle	Active Mature
Typical Applications	Machine automation, conveyors, packaging equipment, and industrial process control

Note: Confirm analog signal ranges, output load limits, high-speed channel configuration, and communication capabilities against the official installation manual for the specific hardware revision. Use an appropriate enclosure for installation.
