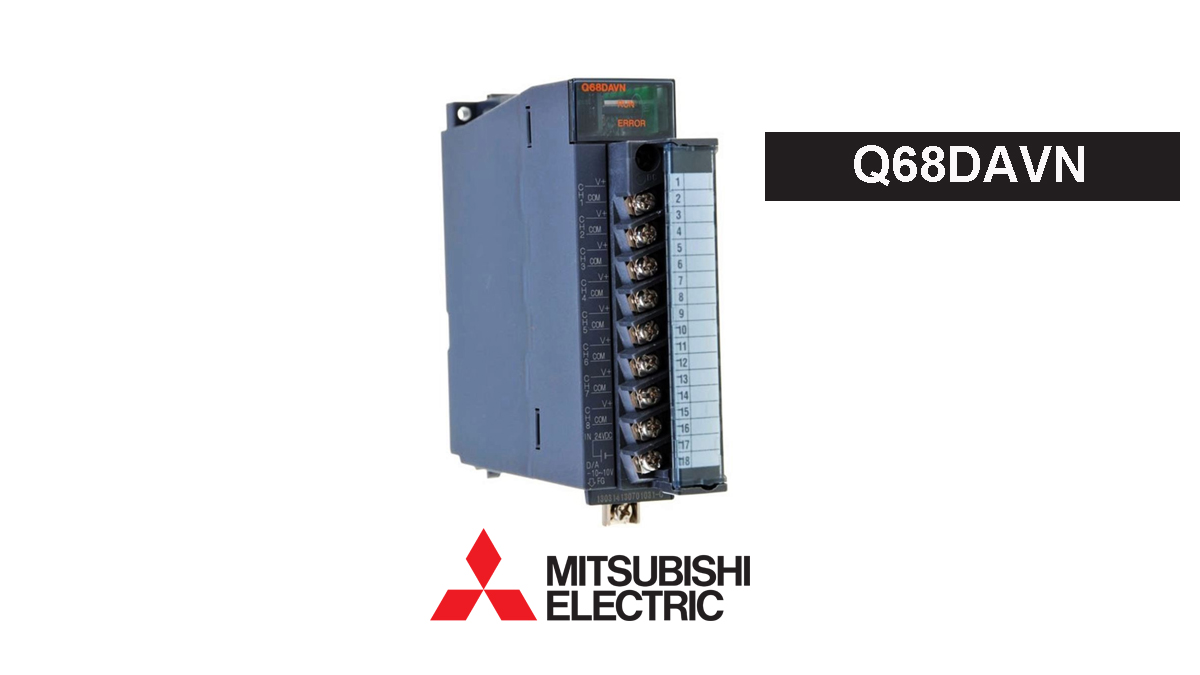

Mitsubishi Q68DAVN Analog Output Module 8 Channel

Mitsubishi Electric Q68DAVN adalah modul analog output tegangan dari seri MELSEC-Q yang dirancang untuk menghubungkan sistem PLC dengan perangkat kontrol industri yang membutuhkan sinyal analog. Modul ini menyediakan 8 kanal output tegangan sehingga PLC dapat mengirimkan perintah analog ke perangkat seperti inverter, pengendali katup, aktuator, dan instrumen proses yang kompatibel.

Q68DAVN mendukung rentang output tegangan -10 hingga +10 V DC, 0–5 V DC, dan 1–5 V DC. Dengan konversi digital-ke-analog (D/A), modul ini menerjemahkan nilai digital dari program PLC menjadi sinyal tegangan untuk mengatur parameter proses, misalnya referensi kecepatan, posisi, atau level kontrol pada perangkat yang mendukung input analog.

Fitur Utama Mitsubishi Q68DAVN

8 kanal analog output: Mengendalikan beberapa perangkat analog dari satu modul.
Output tegangan fleksibel: Mendukung rentang -10 hingga +10 V DC, 0–5 V DC, dan 1–5 V DC.
Konversi digital-ke-analog: Mengubah nilai digital PLC menjadi sinyal tegangan analog.
Kompatibilitas MELSEC-Q: Dirancang untuk sistem PLC modular Mitsubishi seri Q yang sesuai.
Catu daya eksternal 24 V DC: Memerlukan suplai eksternal sesuai spesifikasi modul.
Terminal sekrup: Memudahkan pengawatan sinyal pada panel kontrol.
Desain modular: Mendukung integrasi dalam sistem otomasi dan kontrol proses industri.

Aplikasi Mitsubishi Q68DAVN

Pengaturan referensi kecepatan inverter atau drive yang memiliki input tegangan analog.
Kontrol aktuator dan katup proporsional yang kompatibel.
Sistem kontrol proses dan instrumentasi industri.
Pengaturan level, tekanan, aliran, atau parameter lain melalui perangkat dengan input analog.
Panel kontrol mesin dan sistem otomasi pabrik berbasis PLC Mitsubishi MELSEC-Q.

Keunggulan Mitsubishi Q68DAVN

Dengan delapan kanal output tegangan dalam satu modul, Mitsubishi Q68DAVN membantu menghemat ruang pada sistem PLC dan mempermudah pengaturan beberapa perangkat analog. Pilihan rentang tegangan output memberikan fleksibilitas integrasi dengan berbagai perangkat kontrol industri, selama sinyal input dan persyaratan kelistrikan perangkat tersebut sesuai.

Informasi Sebelum Membeli

Pastikan modul Q68DAVN kompatibel dengan CPU dan base unit MELSEC-Q yang digunakan. Periksa rentang tegangan input perangkat tujuan, konfigurasi kanal, resolusi konversi, kebutuhan catu daya 24 V DC, serta persyaratan pengawatan dan grounding. Q68DAVN merupakan modul output tegangan, bukan modul output arus 4–20 mA; untuk kebutuhan output arus, pilih modul yang sesuai, seperti Q68DAIN.

Reviews

There are no reviews yet.

Be the first to review “Mitsubishi Q68DAVN”

Specification

Mitsubishi Q68DAVN Technical Specifications

Parameter	Specification
Brand	Mitsubishi Electric
Model	Q68DAVN
Product Series	MELSEC-Q Series
Product Type	Analog Voltage Output Module
Number of Output Channels	8 channels
Output Signal	Voltage
Output Voltage Ranges	-10 to +10 V DC, 0 to 5 V DC, 1 to 5 V DC
Digital Input Data	16-bit signed binary
Normal Resolution Mode	-4096 to +4095 for bipolar range; range-dependent scaling for other outputs
High Resolution Mode	Supports higher-resolution digital ranges, depending on the selected output range
Maximum Resolution	Up to 0.333 mV in high-resolution mode for the 0 to 5 V range
D/A Conversion Speed	80 μs per channel
External Load Resistance	1 kΩ to 1 MΩ
External Power Supply	24 V DC
Internal Current Consumption	0.38 A (catalog listing; confirm applicable specification conditions)
Occupied PLC I/O Points	16 points
Wiring	Screw terminal block
Dimensions (W × H × D)	27.4 × 98 × 112 mm
Weight	Approximately 0.2 kg
Mounting System	Compatible MELSEC-Q PLC base unit

Installation note: Confirm the selected output range, conversion mode, wiring, and external power supply against the official Q68DAVN hardware manual. Verify CPU and base-unit compatibility before installation. Do not use this voltage-output module for applications requiring a 4–20 mA output signal.
