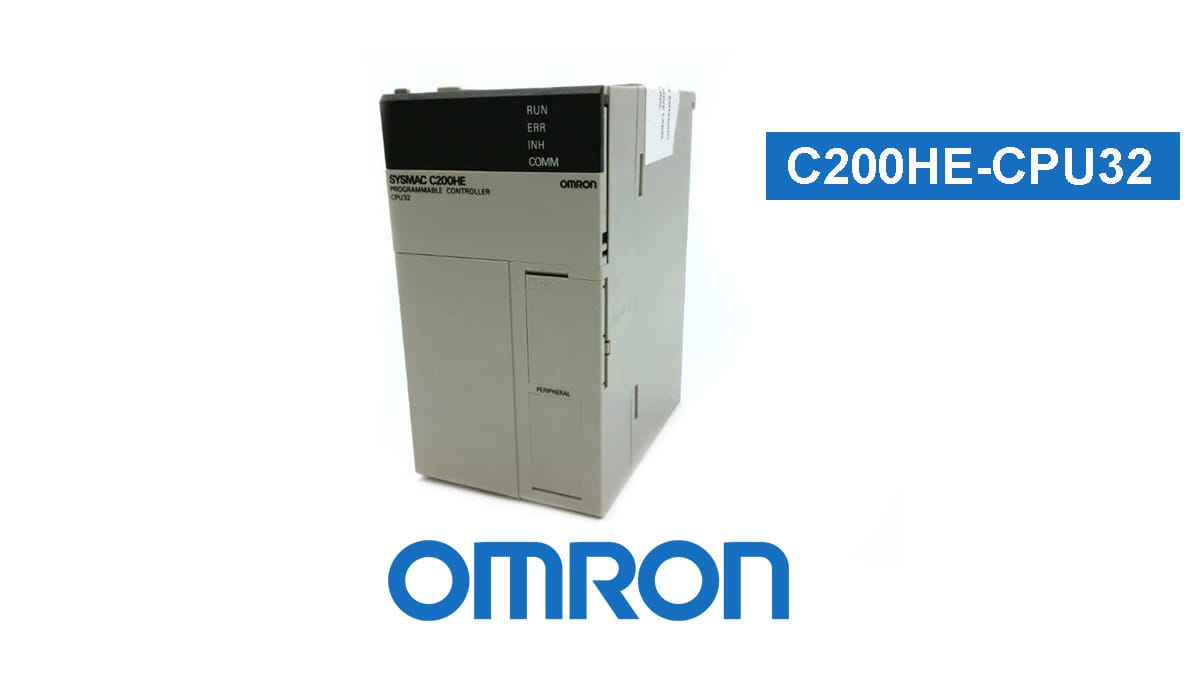

OMRON C200HE-CPU32 C200H Alpha CPU Unit 7.2K Words

OMRON C200HE-CPU32 adalah CPU Unit dari keluarga C200H Alpha yang digunakan sebagai pusat pengendalian pada sistem programmable controller OMRON C200H. CPU ini menawarkan kapasitas program hingga 7.2K words dan Data Memory sebesar 6K words, sehingga cocok untuk aplikasi kontrol mesin dan otomasi industri yang membutuhkan kapasitas program lebih besar dibandingkan CPU C200H generasi awal.

Berdasarkan dokumentasi OMRON, C200HE-CPU32 memiliki waktu eksekusi instruksi dasar minimum sekitar 0.3 µs dan menggunakan metode stored program dengan pemrograman Ladder Diagram. I/O control dapat dilakukan menggunakan cyclic scan maupun immediate processing. CPU ini mendukung hingga 880 I/O points dengan maksimal 2 Expansion I/O Racks, serta dapat menangani hingga 10 High-density I/O Units dan 10 Special I/O Units.

OMRON C200HE-CPU32 juga menjadi salah satu model yang secara resmi direkomendasikan OMRON sebagai alternatif pengganti C200H-CPU01. OMRON menyebutkan bahwa C200HE-CPU32 memiliki 7.2 Kwords built-in RAM dan dapat dipilih ketika sistem lama menggunakan Memory Unit dengan kapasitas sekitar 6,974 words. Untuk penggantian sistem, OMRON juga mengingatkan perlunya memeriksa Power Supply Unit, Memory Unit, Backplane, konfigurasi I/O, serta software dan kabel pemrograman.

Reviews

There are no reviews yet.

Be the first to review “OMRON C200HE-CPU32”

Specification

Specification	Details
Brand	OMRON
Model	C200HE-CPU32
Series	C200H Alpha / C200HE
Product Type	CPU Unit / Programmable Controller CPU
CPU Classification	C200HE CPU Unit
Control Method	Stored Program
I/O Control Method	Cyclic Scan and Immediate Processing
Programming Method	Ladder Diagram
Program Capacity	7.2K words max.
Built-in RAM	7.2K words
Data Memory (DM)	6K words
Extended Memory (EM)	None
Basic Instructions	14
Special Instructions	231
Instruction Length	1 address/instruction, 1 to 4 words/instruction
Basic Instruction Execution Time	0.3 µs min.
Special Instruction Execution Time	1.2 µs min.
Maximum I/O Points	880 points
Maximum Expansion I/O Racks	2 racks
High-density I/O Units	Up to 10 units
Special I/O Units	Up to 10 units
Timers / Counters	512 (TIM/CNT 000 to 511)
HR Area	1,600 bits
AR Area	448 bits
LR Area	1,024 bits
TR Area	8 bits (TR0 to TR7)
DM Area	6,144 words
Clock Function	Yes
Communications Board Slot	Yes
RS-232C Port	Not built-in on CPU32; available through optional communication board
Memory Backup	Built-in RAM / battery-backed memory system
Compatible System	OMRON C200H Alpha / C200HX-HG-HE PLC System
Recommended Replacement	Recommended by OMRON as a substitute for C200H-CPU01
Application	Industrial Automation, Machine Control, PLC Control
