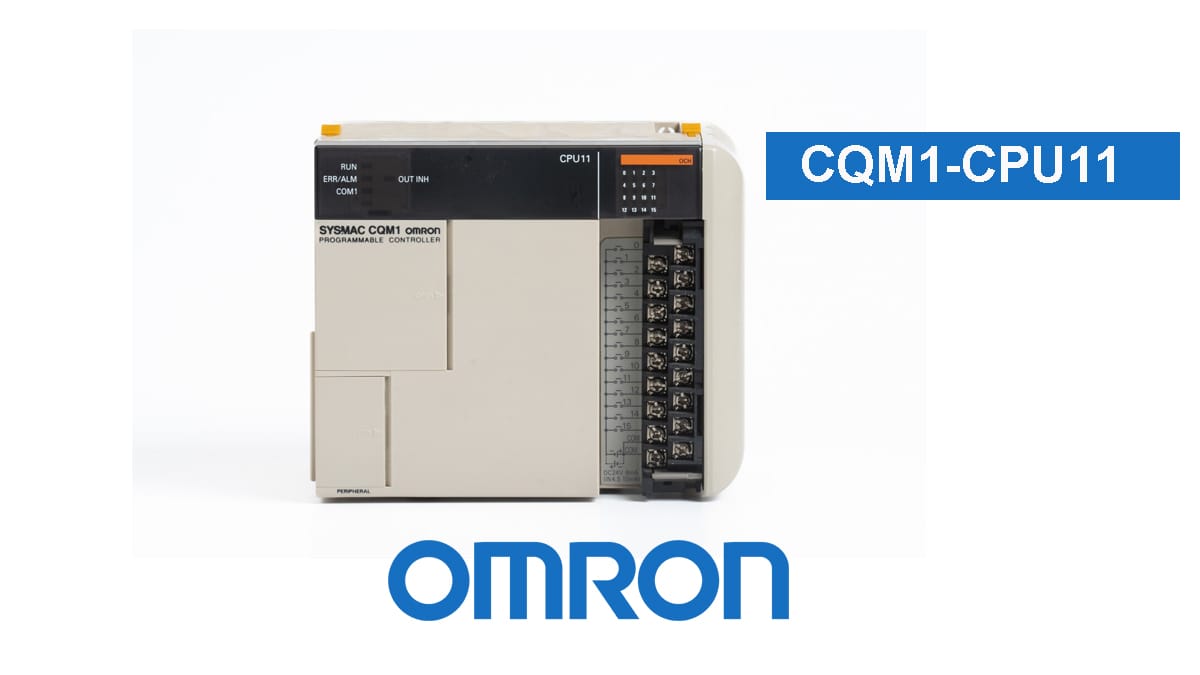

OMRON CQM1-CPU11 CPU Unit Programmable Controller

OMRON CQM1-CPU11 adalah CPU Unit untuk sistem programmable controller OMRON CQM1-Series yang dirancang sebagai pusat pengendalian program PLC dalam aplikasi otomasi industri. CPU ini menggunakan metode stored program dengan kontrol I/O berbasis cyclic scan dan direct output, serta mendukung pemrograman menggunakan bahasa Ladder Diagram. CQM1-CPU11 memiliki kapasitas program 3.2K words dan data memory sebesar 1K word.

OMRON CQM1-CPU11 mendukung hingga 128 titik I/O dan dapat digunakan dengan maksimal 7 I/O Units dalam konfigurasi CQM1. CPU ini menyediakan 117 instruksi, termasuk 14 tipe instruksi dasar, dengan waktu eksekusi instruksi dasar sekitar 0.5 hingga 1.5 μs. Fitur tersebut membuat CQM1-CPU11 sesuai untuk berbagai aplikasi kontrol mesin, sequencing, material handling, packaging, dan sistem otomasi industri yang menggunakan platform CQM1.

OMRON CQM1-CPU11 merupakan pilihan CPU controller untuk instalasi, maintenance, maupun penggantian CPU pada sistem PLC CQM1 yang masih beroperasi. Unit CQM1 dirancang sebagai sistem modular yang terdiri dari CPU Unit, Power Supply Unit, dan I/O Units yang saling terhubung, sehingga konfigurasi I/O dapat disesuaikan dengan kebutuhan sistem kontrol.
Untuk kebutuhan spare part atau replacement, nomor model CQM1-CPU11 penting digunakan untuk memastikan kompatibilitas dengan sistem CQM1 yang ada.

Reviews

There are no reviews yet.

Be the first to review “OMRON CQM1-CPU11”

Specification

Specification	Details
Brand	OMRON
Model	CQM1-CPU11
Series	CQM1
Product Type	CPU Unit / Programmable Controller CPU
CPU Type	Standard CPU Unit
Control Method	Stored Program Method
I/O Control Method	Cyclic Scan with Direct Output; Immediate Interrupt Processing
Programming Language	Ladder Diagram
Maximum I/O Points	128 points
Maximum Number of I/O Units	7 Units
Program Capacity	3.2K words
Data Memory (DM)	1K word
Number of Instructions	117 instructions
Basic Instruction Types	14 basic types
Instruction Length	1 step per instruction; 1 to 4 words per instruction
Basic Instruction Execution Time	Approx. 0.5 to 1.5 μs
Special Instruction Execution Time	Approx. 24 μs for MOV instruction
Timers / Counters	256 timers / 256 counters
Communication	Peripheral/serial communication interface depending on CPU11 version
Memory Backup	Battery-backed memory
Operating Temperature	0 to 55°C
Operating Humidity	10 to 90% RH, non-condensing
Installation	Panel / CQM1 modular installation
Dimensions	Approx. 120 × 110 × 107 mm (W × H × D)
Weight	Approx. 0.48 to 0.52 kg
Application	PLC Control, Machine Automation, Industrial Automation
Compatible Series	OMRON CQM1-Series
