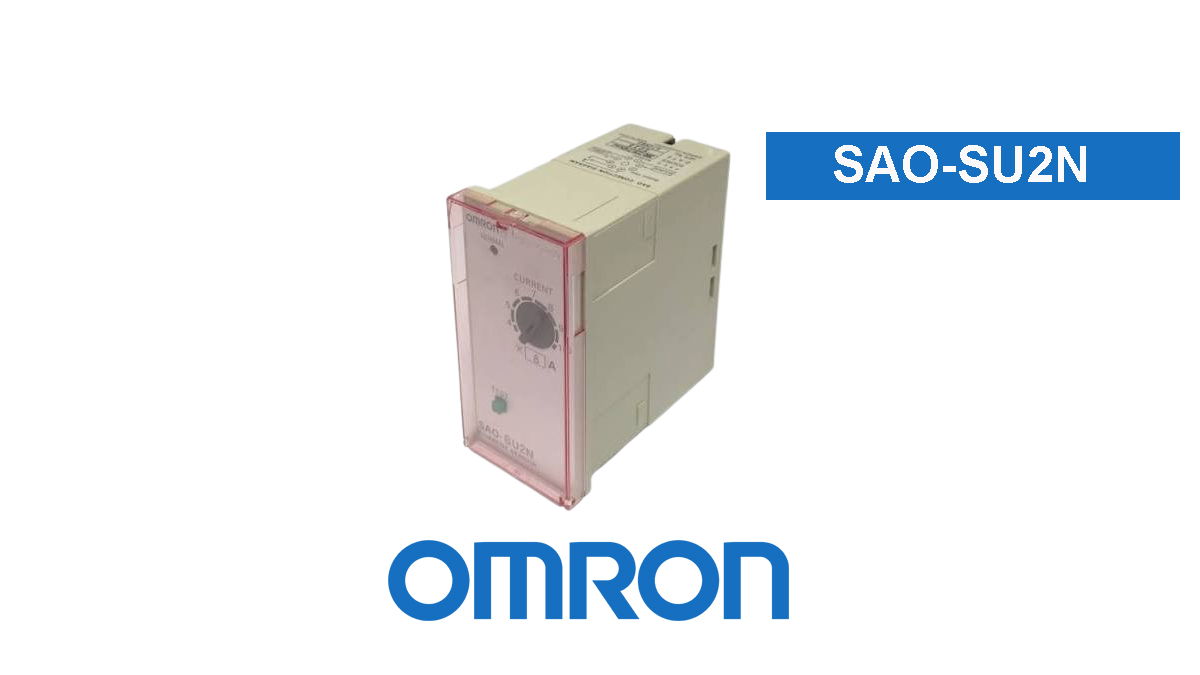

Omron SAO-SU2N Current Sensor – Undercurrent Detection 200/220/240V AC

Omron SAO-SU2N adalah sensor arus solid-state tipe plug-in dari seri SAO yang dirancang untuk mendeteksi kondisi arus rendah (undercurrent) pada rangkaian motor tiga fase. Perangkat ini membantu memantau kondisi operasi motor dan memberikan sinyal keluaran ketika arus turun di bawah ambang batas yang telah diatur. Dengan fungsi deteksi undercurrent instan, SAO-SU2N dapat digunakan untuk mendukung pemantauan kondisi mesin dan mendeteksi situasi seperti kehilangan beban atau penurunan beban motor pada aplikasi yang sesuai.

Omron SAO-SU2N menggunakan catu daya kontrol 200/220/240 V AC pada frekuensi 50/60 Hz dan dilengkapi kontak keluaran SPDT. Rentang arus pemantauan dapat dipilih melalui current converter eksternal seri SET, dengan pilihan rentang tiga fase 1–80 A atau 64–160 A. Waktu operasi maksimum adalah 0,3 detik ketika arus berubah dari 120% menjadi 80% dari nilai arus yang disetel, sehingga perangkat ini mendukung respons cepat terhadap kondisi undercurrent yang terdeteksi.

Omron SAO-SU2N Current Sensor cocok untuk sistem pemantauan motor, pompa, kipas, blower, dan peralatan industri yang membutuhkan deteksi arus rendah. Desain plug-in memungkinkan pemasangan dan penggantian yang praktis menggunakan soket kompatibel 8PFA1, sedangkan current converter SET-3A atau SET-3B harus dipilih sesuai rentang arus aplikasi. Perangkat ini ditujukan untuk rangkaian arus AC tiga fase dan tidak cocok untuk rangkaian inverter, bentuk gelombang yang terdistorsi, atau beban kapasitor.

Reviews

There are no reviews yet.

Be the first to review “Omron SAO-SU2N”

Specification

Specification	Details
Brand	Omron
Product Series	SAO Current Sensor
Model / Part Number	SAO-SU2N
Product Type	Solid-State Plug-in Current Sensor
Detection Function	Undercurrent Detection
Operating Characteristic	Instantaneous
Motor Circuit	Three-phase AC
Maximum Motor Circuit Voltage	500 V AC
Current Range	1–80 A or 64–160 A, using a compatible SET current converter
Current Setting Ranges	1–2.5 A, 2–5 A, 4–10 A, 8–20 A, 16–40 A, 32–80 A, 64–160 A AC
Control Power Supply	200/220/240 V AC
Allowable Supply Voltage Variation	85–110% of rated voltage
Power Supply Frequency	50/60 Hz
Allowable Frequency Variation	±5% of rated frequency
Power Consumption	Approx. 7 VA
Output Contact Configuration	SPDT (1 changeover contact)
Contact Rating at 240 V AC	3 A at cos φ = 1.0; 2 A at cos φ = 0.4
Contact Rating at 24 V DC	3 A at L/R = 0 ms; 2 A at L/R = 7 ms
Contact Rating at 110 V DC	0.2 A at L/R = 0 ms; 0.1 A at L/R = 7 ms
Operating Value	100% of the set current value; output relay turns OFF at the undercurrent threshold
Operating Time	0.3 s maximum when current changes from 120% to 80% of the set current value
Operating Value Accuracy	±10% of the set current value
Reset Value	105% maximum of the operating current value
Operating Temperature	-10 to +60°C, without icing
Storage Temperature	-25 to +65°C, without icing
Operating Humidity	35–85% RH
Maximum Installation Altitude	2,000 m
Dimensions (W × H × D)	48 × 96 × 90.5 mm
Weight	Approx. 170 g
Mounting Method	Plug-in socket mounting
Compatible Socket	Omron 8PFA1
Compatible Current Converters	SET-3A (1–80 A) or SET-3B (64–160 A), ordered separately
Application Limitation	Not suitable for inverter circuits, distorted waveforms, or capacitor loads
