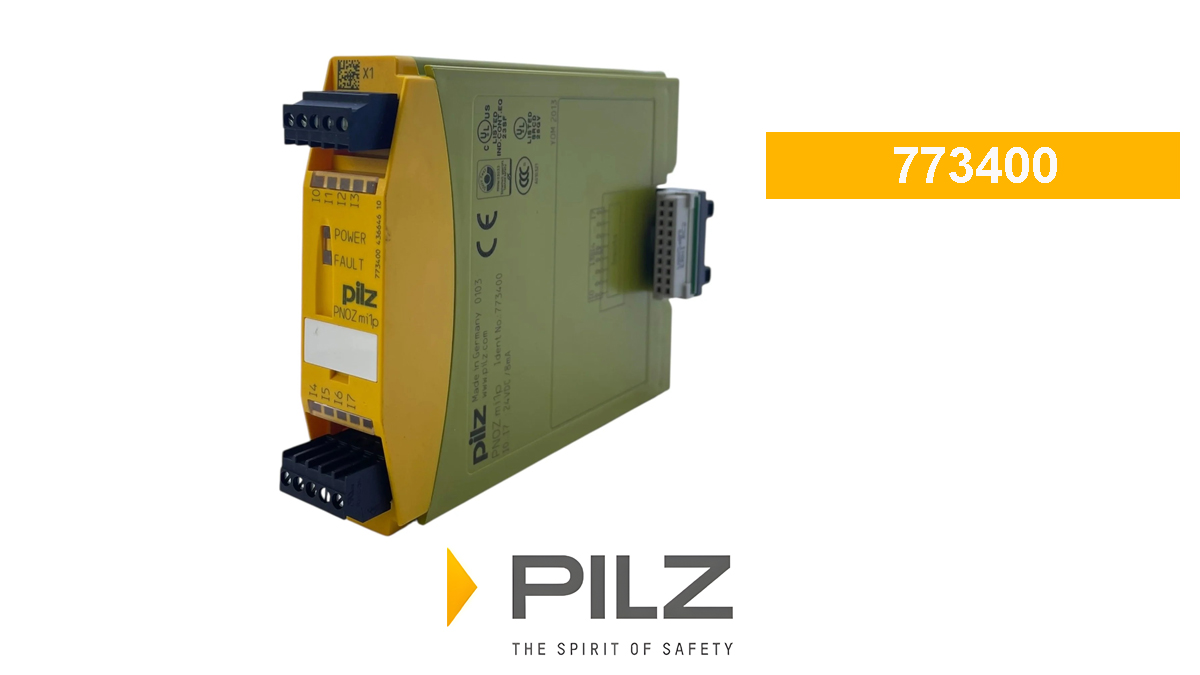

Pilz PNOZ mi1p 8 Input – 773400 Safety Expansion Module

Pilz PNOZ mi1p 773400 adalah modul ekspansi input digital failsafe yang dirancang untuk sistem keselamatan mesin Pilz PNOZmulti Classic. Modul ini menyediakan 8 input digital untuk menghubungkan perangkat keselamatan dan sinyal input yang kompatibel ke sistem kontrol keselamatan, sehingga mendukung pemantauan kondisi operasi dan penerapan fungsi keselamatan pada mesin industri.

PNOZ mi1p memperoleh suplai internal melalui base unit PNOZmulti yang kompatibel, dengan tegangan modul 5 VDC. Setiap input menggunakan level sinyal 24 VDC sesuai EN 61131-2 Type 1. Desain modul yang ringkas, lebar 22,5 mm, dan pemasangan pada DIN rail membantu integrasi ke dalam kabinet kontrol industri.

Fitur dan Keunggulan Pilz PNOZ mi1p 773400

8 input digital failsafe: menyediakan delapan kanal input untuk konfigurasi sistem keselamatan yang kompatibel.
Kompatibel dengan PNOZmulti Classic: dirancang sebagai modul ekspansi untuk sistem kontrol keselamatan Pilz yang sesuai.
Input 24 VDC: mendukung sinyal input sesuai EN 61131-2 Type 1.
Suplai melalui base unit: tegangan internal modul disediakan oleh unit dasar PNOZmulti.
Indikator status LED: membantu pemantauan status modul.
Pemasangan DIN rail: dirancang untuk pemasangan horizontal pada DIN rail 35 mm.
Desain ringkas: lebar modul sekitar 22,5 mm untuk membantu penggunaan ruang panel secara efisien.

Aplikasi Pilz PNOZ mi1p

Pilz PNOZ mi1p dapat digunakan sebagai modul ekspansi input pada sistem PNOZmulti Classic untuk aplikasi kontrol keselamatan mesin. Integrasi dan penggunaannya harus mengikuti konfigurasi sistem yang disetujui, manual teknis, serta penilaian risiko mesin. Modul ini bukan pengganti unit dasar atau perangkat keselamatan lain yang diwajibkan dalam rancangan sistem.

Informasi Ketersediaan Produk

Nomor produk: 773400. Menurut informasi resmi Pilz, produk ini telah mencapai akhir siklus hidup dan tidak lagi tersedia melalui kanal produk resmi. Untuk instalasi baru, hubungi Pilz atau distributor resmi guna memeriksa produk pengganti yang sesuai. Untuk sistem yang sudah terpasang, pastikan kompatibilitas dan dukungan teknis sebelum mengganti modul.

Reviews

There are no reviews yet.

Be the first to review “Pilz PNOZ mi1p 8 input – 773400”

Specification

Spesifikasi Pilz PNOZ mi1p 8 Input – 773400

Parameter	Spesifikasi
Brand	Pilz
Model	PNOZ mi1p
Part Number	773400
GTIN	4046548013047
Product Series	PNOZmulti Classic
Product Type	Failsafe Digital Input Expansion Module
Number of Digital Inputs	8
Nominal Input Signal Voltage	24 VDC
Signal Level at Logic 0	-3 to +5 VDC
Signal Level at Logic 1	15 to 30 VDC
Input Standard	EN 61131-2 Type 1
Internal Supply Voltage	5 VDC via compatible base unit
Supply Voltage Tolerance	-2% to +2%
Power Consumption	2.5 W
Input Potential Isolation	No
Minimum Pulse Duration	18 ms
Pulse Suppression	0.6 ms
Maximum Input Delay	4 ms
Status Indicator	LED
Mounting	Horizontal mounting on DIN rail
DIN Rail Type	35 × 7.5 mm, EN 50022
Connection Terminals	Screw terminal or spring-loaded terminal, depending on terminal set
Dimensions (H × W × D)	94 × 22.5 × 121 mm
Net Weight	120 g
Housing Protection Rating	IP20
Operating Temperature	0 to +60°C
Maximum Operating Altitude	2,000 m above sea level
Certifications	CE, UKCA, cULus Listed, KOSHA, EAC, TÜV
Lifecycle Status	End of lifecycle; no longer available through Pilz’s official product channel

Catatan: PNOZ mi1p merupakan modul ekspansi untuk sistem PNOZmulti Classic yang kompatibel. Periksa konfigurasi base unit, terminal yang digunakan, dan manual resmi sebelum pemasangan atau penggantian. Hubungi Pilz untuk informasi produk pengganti.
