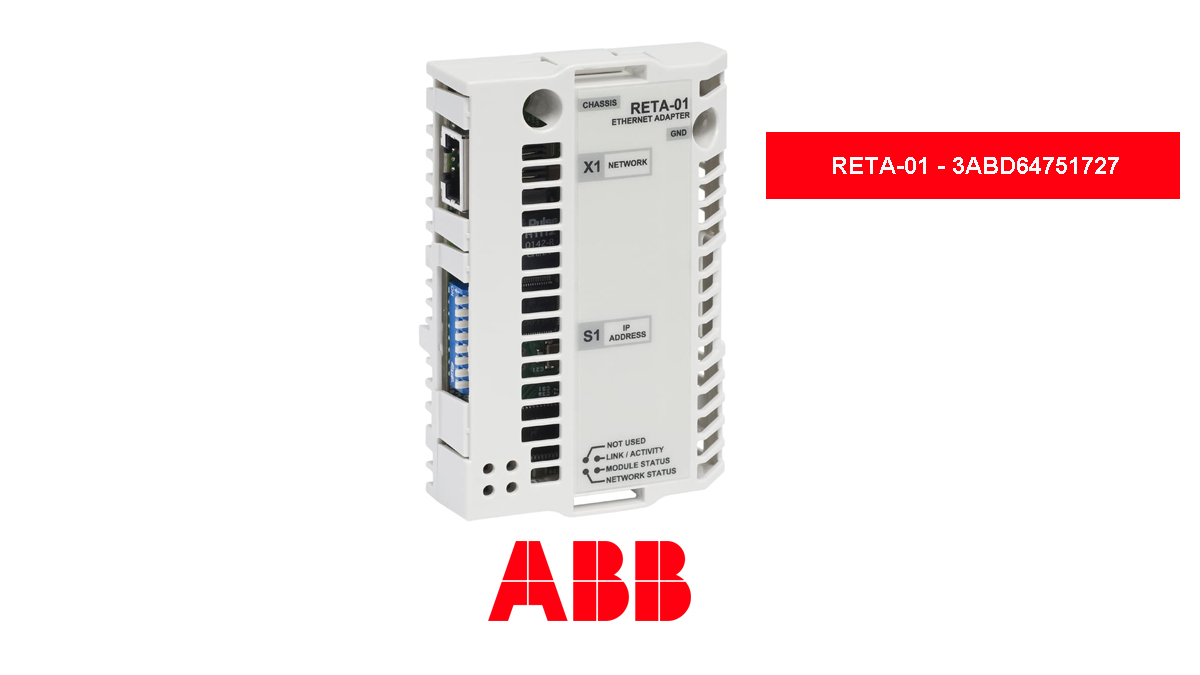

ABB RETA-01 Ethernet Adapter Module – 3ABD64751727

ABB RETA-01 (3ABD64751727) adalah modul komunikasi Ethernet yang dirancang untuk menghubungkan variable speed drive ABB ke jaringan otomasi industri. Modul ini mendukung dua protokol komunikasi, yaitu EtherNet/IP dan Modbus TCP, sehingga memungkinkan pertukaran data antara drive, PLC, dan sistem kontrol industri yang kompatibel.

ABB RETA-01 menyediakan komunikasi untuk pengendalian drive, pemantauan status, serta pembacaan dan penulisan parameter melalui jaringan Ethernet. Pemilihan protokol dilakukan melalui parameter pada drive. Untuk EtherNet/IP, modul ini mendukung profil komunikasi AC/DC Drive dan ABB Drives, sedangkan pada Modbus TCP modul berfungsi sebagai server dengan dukungan profil ABB Drives.

Fitur Utama ABB RETA-01

Modul Ethernet adapter untuk variable speed drive ABB.
Mendukung protokol EtherNet/IP dan Modbus TCP.
Menyediakan satu port Ethernet.
Mendukung profil komunikasi AC/DC Drive dan ABB Drives pada EtherNet/IP.
Berfungsi sebagai server pada jaringan Modbus TCP.
Mendukung pertukaran data kontrol, status, dan parameter drive.
Menggunakan konektor Ethernet RJ45 dan konektor bus paralel 34-pin ke drive.
Dipasang pada slot opsi di papan kontrol drive yang kompatibel.
Mendukung integrasi drive dengan PLC dan sistem otomasi berbasis Ethernet.

Aplikasi ABB RETA-01

ABB RETA-01 dapat digunakan pada sistem otomasi industri yang memerlukan komunikasi jaringan antara drive dan pengendali eksternal. Contoh aplikasinya meliputi kontrol motor, pemantauan status drive, integrasi PLC, sistem supervisi, serta pengumpulan data operasional melalui jaringan industri.

Kompatibilitas Drive

ABB mencantumkan RETA-01 untuk penggunaan dengan keluarga drive ACS550, ACH550, dan ACS800. Pastikan tipe drive, slot opsi, versi perangkat, dan konfigurasi komunikasi sesuai dengan dokumentasi ABB sebelum melakukan pemasangan.

Keunggulan ABB RETA-01

Dengan dukungan EtherNet/IP dan Modbus TCP dalam satu modul, ABB RETA-01 membantu mengintegrasikan drive yang kompatibel ke infrastruktur jaringan industri. Modul ini mendukung komunikasi data drive dan memudahkan integrasi dengan sistem kontrol yang menggunakan protokol Ethernet tersebut.

ABB RETA-01 Ethernet Adapter, nomor produk 3ABD64751727, merupakan pilihan untuk kebutuhan komunikasi jaringan pada sistem drive ABB yang kompatibel.

Reviews

There are no reviews yet.

Be the first to review “ABB RETA-01 – 3ABD64751727”

Specification

Technical Specifications – ABB RETA-01

Parameter	Specification
Brand	ABB
Model	RETA-01
Product Number	3ABD64751727
Product Type	Ethernet Adapter Module
Product Category	Drive Fieldbus Communication Adapter
Network Interface	Industrial Ethernet
Number of Ethernet Ports	1
Supported Protocols	EtherNet/IP, Modbus TCP
EtherNet/IP Communication Profiles	AC/DC Drive Profile and ABB Drives Profile
Modbus TCP Function	Modbus TCP server with ABB Drives profile support
Supported Data Exchange	Drive control, status monitoring, and parameter access
Compatible Drive Families	ABB ACS550, ACH550, ACS800
Ethernet Connector	RJ45
Drive Interface Connector	34-pin parallel bus connector
Ethernet Speed	10/100 Mbps
Network Standard	IEEE 802.3 / 802.3u
Supported Ethernet Cable	CAT 5 UTP; CAT 5 FTP/STP recommended where specified
Maximum Ethernet Segment Length	100 m
Data Transfer Mode	Half-duplex and full-duplex
Transport Protocol	TCP/IP
Power Supply	Supplied by the compatible drive control board
Typical Current Consumption	380 mA average at 5 V
Mounting	Drive control board option slot
Degree of Protection	IP20
Configuration	Drive parameters and 8-way DIP switch for IP address selection
Network Diagnostics	Module status, network status, and link/activity indicators

Note: Confirm drive compatibility, option-slot requirements, firmware, and network configuration using the official ABB manual before installation. Technical details may vary according to the applicable drive model and documentation revision.
