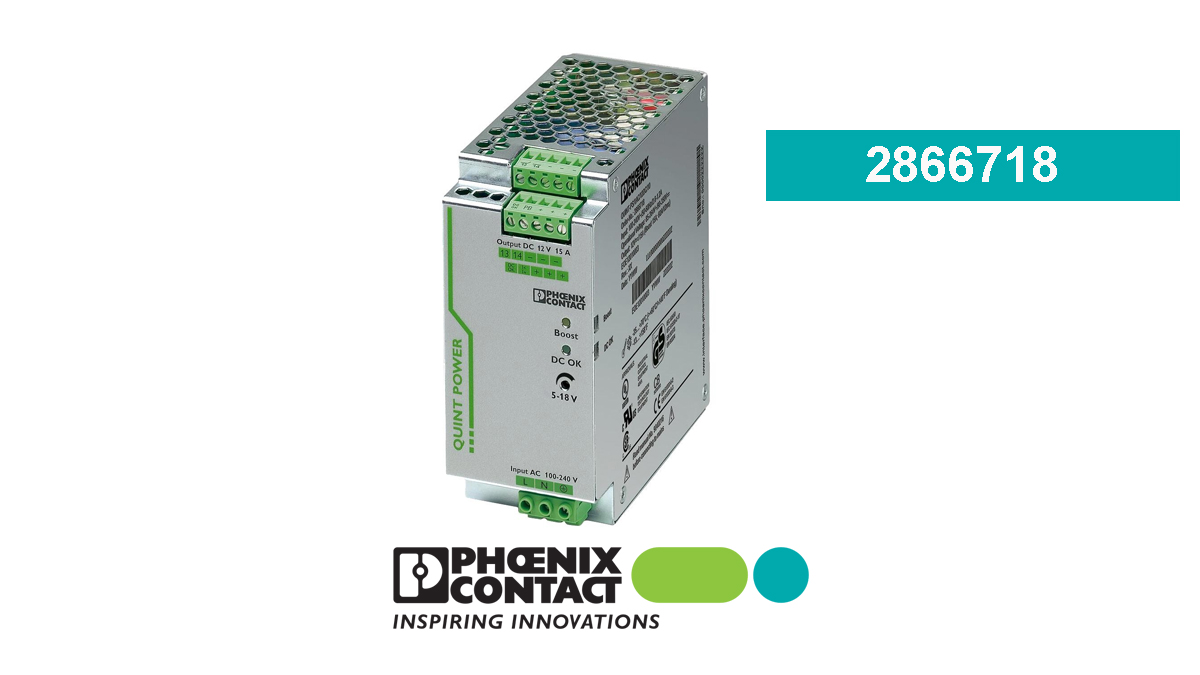

Phoenix Contact QUINT-PS/1AC/12DC/15 Power Supply 12V DC 15A – 2866718

Phoenix Contact QUINT-PS/1AC/12DC/15 (2866718) adalah switching power supply industri dari seri QUINT POWER yang dirancang untuk menyediakan tegangan DC stabil bagi sistem otomasi dan kontrol industri. Perangkat ini menghasilkan output nominal 12 V DC dengan arus 15 A dan daya 180 W, sehingga cocok untuk menyuplai PLC, sensor, relay, modul kontrol, dan perangkat elektronik industri yang kompatibel.

Power supply ini menerima input 100–240 V AC nominal dengan rentang input 85–264 V AC. Perangkat juga mendukung input DC 90–350 V DC, dengan batas maksimum 250 V DC untuk aplikasi yang mengikuti UL 508. Tegangan output dapat disesuaikan dari 5 hingga 18 V DC, dengan pembatasan daya konstan ketika tegangan diatur di atas 12 V DC.

Fitur Utama Phoenix Contact QUINT-PS/1AC/12DC/15

Output nominal 12 V DC dengan arus 15 A.
Daya output nominal 180 W.
Input satu fase 100–240 V AC nominal.
Mendukung rentang input 85–264 V AC dan 90–350 V DC, dengan batas DC sesuai persyaratan UL.
Tegangan output dapat diatur dari 5 hingga 18 V DC.
Fitur POWER BOOST untuk mendukung kebutuhan arus beban yang lebih tinggi.
Teknologi SFB (Selective Fuse Breaking) untuk membantu pemutusan selektif pada rangkaian yang mengalami gangguan.
Proteksi hubung singkat dan proteksi tegangan lebih pada output.
Indikator LED DC OK dan BOOST untuk pemantauan status operasi.
Kontak relay dan output pensinyalan untuk pemantauan status, sesuai konfigurasi.
Pemasangan pada DIN rail dengan terminal sekrup yang dapat dilepas.

Aplikasi Phoenix Contact QUINT-PS/1AC/12DC/15

Power supply Phoenix Contact 2866718 dapat digunakan pada panel kontrol industri, sistem PLC, rangkaian sensor dan aktuator, sistem otomasi mesin, serta perangkat kontrol yang membutuhkan suplai 12 V DC. Pastikan kebutuhan tegangan dan arus beban sesuai dengan kapasitas output power supply.

Keunggulan QUINT POWER

Seri QUINT POWER dirancang untuk mendukung keandalan suplai daya pada aplikasi industri. Fitur POWER BOOST membantu menangani kebutuhan arus yang meningkat, sedangkan teknologi SFB membantu pemutusan selektif pada rangkaian tertentu ketika terjadi gangguan. Pemantauan DC OK juga memudahkan pemeriksaan kondisi tegangan output.

Jika Anda membutuhkan power supply industri 12 V DC 15 A, Phoenix Contact QUINT-PS/1AC/12DC/15 dengan nomor produk 2866718 dapat menjadi pilihan untuk sistem kontrol yang sesuai dengan spesifikasi teknisnya.

Reviews

There are no reviews yet.

Be the first to review “Phoenix Contact QUINT-PS/1AC/12DC/15 – 2866718”

Specification

Technical Specifications – Phoenix Contact QUINT-PS/1AC/12DC/15

Parameter	Specification
Brand	Phoenix Contact
Model	QUINT-PS/1AC/12DC/15
Order Number	2866718
Product Type	Primary-Switched Power Supply
Product Family	QUINT POWER
Number of Input Phases	1 phase
Nominal Input Voltage	100–240 V AC
AC Input Voltage Range	85–264 V AC
DC Input Voltage Range	90–350 V DC; maximum 250 V DC for UL 508 applications
Input Frequency	45–65 Hz
Current Consumption	1.9 A at 120 V AC; 0.9 A at 230 V AC
Nominal Power Consumption	210 VA
Nominal Output Voltage	12 V DC
Output Voltage Adjustment Range	5–18 V DC
Nominal Output Current	15 A
Output Power	180 W
POWER BOOST Current	16 A continuous from -25 °C to +40 °C
Selective Fuse Breaking (SFB)	60 A for 12 ms
Efficiency	>89% at 230 V AC and nominal output values
Output Characteristic	U/I
Residual Ripple	<10 mV peak-to-peak at nominal values
Short-Circuit Protection	Yes
Output Overvoltage Protection	<25 V DC
Parallel Connection	Supported for redundancy and increased capacity
Series Connection	Supported
Status Monitoring	DC OK LED, active signal output, floating relay contact, BOOST indicator
Input Protection	Internal 6.3 A slow-blow fuse
Connection Technology	Pluggable screw connection
Conductor Cross-Section	0.2–2.5 mm²
Mounting Type	DIN rail, NS 35, EN 60715
Dimensions (W × H × D)	60 × 130 × 125 mm
Alternative Mounting Dimensions (W × H × D)	122 × 130 × 63 mm
Degree of Protection	IP20
Operating Ambient Temperature	-25 °C to +70 °C; derating above +60 °C
Storage / Transport Temperature	-40 °C to +85 °C
Insulation Voltage, Input to Output	4 kV AC type test; 2 kV AC routine test
Weight (Net)	Approximately 1.1 kg
GTIN	4046356307888

Note: The output power is nominally 180 W. When the output voltage is adjusted above 12 V DC, the available constant output power is restricted. Observe the manufacturer’s derating and installation instructions.
