Allen-Bradley 1762-IT4 Thermocouple/mV Input Module

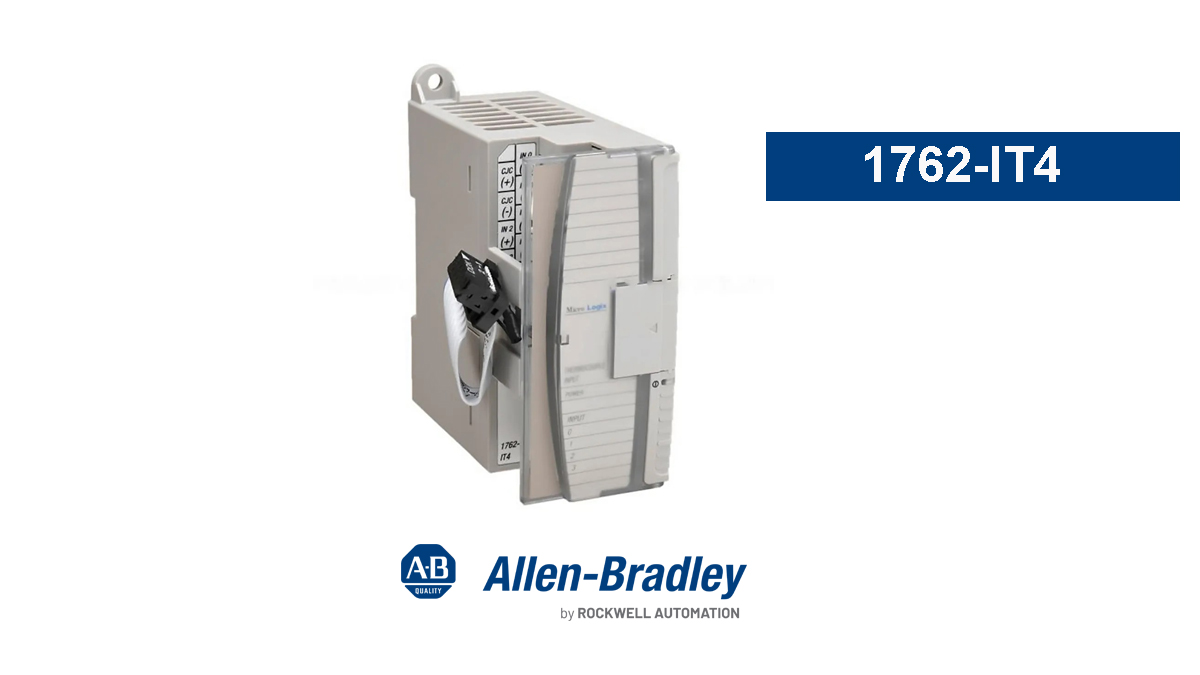

Allen-Bradley 1762-IT4 adalah modul ekspansi input temperatur 4 kanal yang dirancang untuk digunakan pada sistem PLC MicroLogix 1200. Modul ini menerima sinyal dari thermocouple yang kompatibel maupun sinyal tegangan rendah dalam rentang millivolt, sehingga dapat digunakan untuk memantau temperatur pada mesin, peralatan proses, dan sistem otomasi industri. Dengan empat kanal input, 1762-IT4 membantu mengintegrasikan pengukuran temperatur ke dalam sistem kontrol PLC tanpa memerlukan modul input terpisah untuk setiap titik pengukuran.

Modul Allen-Bradley 1762-IT4 mendukung berbagai tipe thermocouple, termasuk J, K, T, E, R, S, B, N, dan C, serta rentang input millivolt ±50 mV dan ±100 mV. Setiap kanal dapat dikonfigurasi melalui perangkat lunak pemrograman RSLogix 500, termasuk pemilihan tipe input, frekuensi filter, dan format data. Fitur kompensasi sambungan dingin (Cold Junction Compensation/CJC), kalibrasi otomatis, indikator status LED, dan diagnostik kanal membantu mendukung pemantauan sinyal temperatur dalam aplikasi industri.

PLC Temperature Input Module Allen-Bradley 1762-IT4 cocok untuk aplikasi pemantauan temperatur pada mesin produksi, sistem pemanas, oven industri, peralatan pengolahan, dan proses manufaktur yang menggunakan PLC MicroLogix 1200. Modul ini menggunakan koneksi terminal sekrup dan mendukung isolasi antara kelompok input dan bus sistem sesuai spesifikasi pabrikan. Sebelum membeli atau mengganti modul, pastikan kompatibilitas dengan PLC, jenis thermocouple, rentang sinyal, kabel ekstensi thermocouple, serta konfigurasi perangkat lunak. Status produk tercatat Active Mature dengan opsi pengganti yang tersedia dari Rockwell Automation.

Reviews

There are no reviews yet.

Be the first to review “Allen Bradley 1762-IT4”

Specification

Spesifikasi Allen-Bradley 1762-IT4

Parameter	Spesifikasi
Brand	Allen-Bradley
Manufacturer	Rockwell Automation
Model / Part Number	1762-IT4
Product Series	MicroLogix 1200
Product Type	Thermocouple / Millivolt Input Expansion Module
Number of Input Channels	4 input channels plus cold junction compensation sensor
Supported Thermocouple Types	J, K, T, E, R, S, B, N, C
Millivolt Input Ranges	±50 mV and ±100 mV
Input Configuration	Individually configurable channels
Programming / Configuration Software	RSLogix 500
A/D Converter Type	Delta-Sigma
Resolution	15 bits plus sign
Cold Junction Compensation Accuracy	±1.3°C
Input Impedance	Greater than 10 MΩ
Common Mode Voltage Range	±10 V
Common Mode Rejection	Greater than 110 dB at 60 Hz with the 10 Hz or 60 Hz filter
Normal Mode Rejection	Minimum 85 dB at 60 Hz with the 10 Hz or 60 Hz filter
Calibration	Automatic calibration at power-up and when a channel is enabled; periodic calibration can be configured
Channel Diagnostics	Over-range, under-range, and open-circuit detection
Open-Circuit Detection Time	7 ms
Rated Working Voltage	30 VDC
Input Group-to-Bus Isolation	30 VAC / 30 VDC working voltage; 720 VDC type test for 1 minute
Input/Output Group-to-System Isolation	500 VAC or 707 VDC type test for 1 minute
Maximum Bus Current Draw	40 mA at 5 VDC and 50 mA at 24 VDC
Heat Dissipation	1.5 W total with all channels enabled
Electrical Connection	Screw terminal
Recommended Cable	Belden 8761 shielded cable or shielded thermocouple extension wire appropriate for the sensor type
Status Indicators	Power LED and module OK LED
Dimensions (H × W × D)	90 × 40 × 87 mm
Shipping Weight	Approximately 220 g
Operating Temperature	Refer to the official technical documentation for the applicable series and installation conditions
Mounting / System	MicroLogix 1200 expansion I/O system
Lifecycle Status	Active Mature; replacement available according to Rockwell Automation
Typical Applications	Industrial temperature monitoring, process control, heating systems, ovens, and machine automation

Catatan: Spesifikasi berdasarkan dokumentasi resmi Rockwell Automation. Pastikan jenis thermocouple, rentang input, konfigurasi kanal, dan kompatibilitas PLC sebelum pemasangan.
