Pilz PNOZ X3 230VAC 24VDC 3n/o 1n/c 1so – 774318

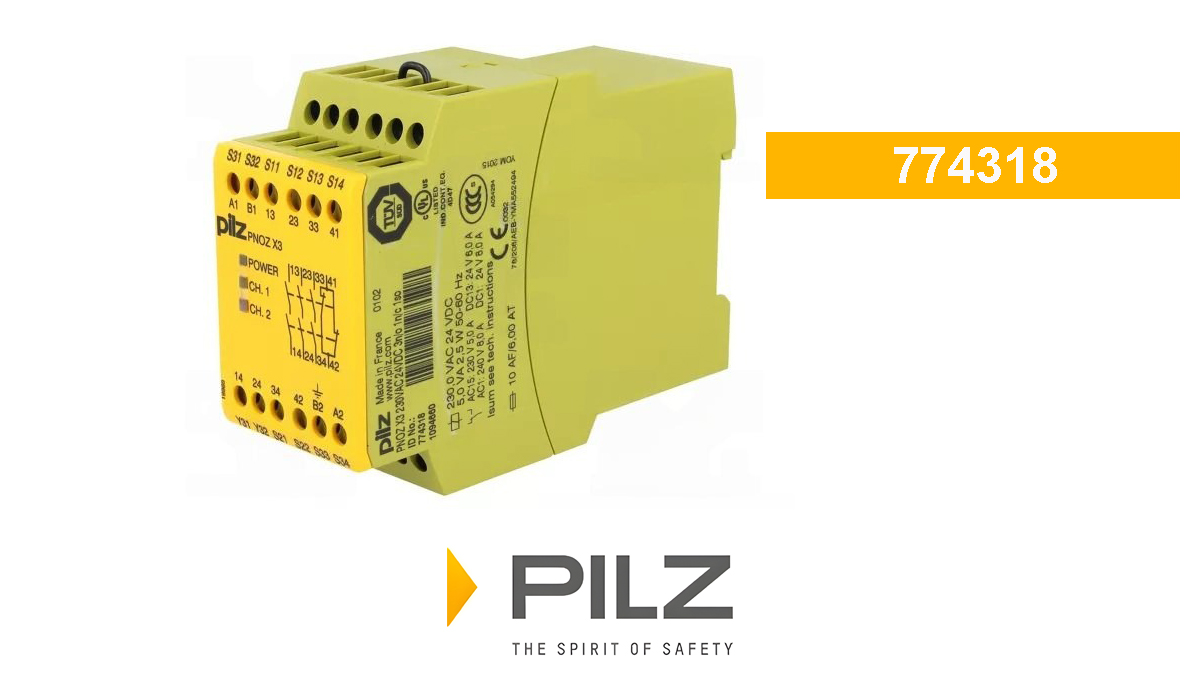

Pilz PNOZ X3 774318 Safety Relay 230VAC / 24VDC

Pilz PNOZ X3 774318 adalah safety relay mandiri dari seri PNOZ X yang dirancang untuk pemantauan fungsi keselamatan pada mesin dan sistem otomasi industri. Perangkat ini dapat digunakan untuk memonitor tombol emergency stop (E-STOP), safety gate, dan limit switch guna membantu mengendalikan rangkaian keselamatan sesuai desain sistem.

Safety relay Pilz PNOZ X3 774318 mendukung konfigurasi input satu kanal maupun dua kanal, termasuk deteksi hubungan silang antarkontak sesuai konfigurasi yang digunakan. Unit ini menyediakan 3 kontak keselamatan normally open (N/O), 1 kontak normally closed (N/C), serta 1 output semikonduktor. Pilihan automatic start dan monitored start mendukung penerapan rangkaian kontrol keselamatan sesuai persyaratan mesin.

Fitur Utama Pilz PNOZ X3 774318

• Safety relay mandiri untuk sistem keselamatan mesin.
• Tegangan suplai: 230 VAC dan 24 VDC sesuai rangkaian suplai yang ditentukan.
• 3 kontak keselamatan N/O dan 1 kontak N/C.
• 1 output semikonduktor untuk fungsi pensinyalan.
• Mendukung input satu kanal dan dua kanal.
• Mendukung deteksi hubungan silang antarkontak sesuai konfigurasi.
• Mendukung automatic start dan monitored start.
• Terminal sekrup terintegrasi untuk koneksi kabel.
• Lebar perangkat 45 mm untuk pemasangan di panel kontrol.
• Dirancang untuk pemantauan emergency stop dan safety gate.

Aplikasi Pilz PNOZ X3 774318

Pilz PNOZ X3 774318 dapat digunakan pada panel kontrol mesin, lini produksi otomatis, mesin manufaktur, dan sistem yang memerlukan pemantauan fungsi keselamatan. Penerapannya harus mengikuti diagram pengawatan resmi, penilaian risiko mesin, serta persyaratan keselamatan yang berlaku.

Keunggulan Pilz PNOZ X3 774318

Dengan beberapa kontak keselamatan, dukungan konfigurasi satu atau dua kanal, dan opsi pengaktifan ulang yang sesuai konfigurasi, PNOZ X3 membantu mengintegrasikan fungsi pemantauan keselamatan ke dalam sistem kontrol mesin. Bentuknya yang ringkas dengan lebar 45 mm juga membantu menghemat ruang pada panel kontrol industri.

Catatan instalasi: Pilih tegangan suplai dan konfigurasi wiring berdasarkan manual resmi. Jangan menganggap output semikonduktor sebagai kontak keselamatan relay. Desain, pengujian, dan validasi rangkaian keselamatan harus dilakukan oleh personel yang kompeten.
