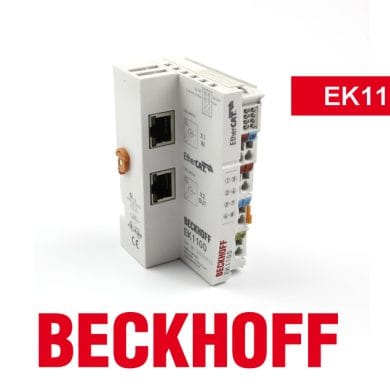

Beckhoff EtherCAT Coupler EK1100-0000

Beckhoff EK1100-0000 EtherCAT Coupler adalah EtherCAT Coupler yang berfungsi sebagai penghubung antara jaringan EtherCAT berbasis 100BASE-TX dengan Beckhoff EtherCAT Terminals seperti seri ELxxxx. Perangkat ini mengubah telegram Ethernet 100BASE-TX menjadi representasi sinyal E-bus sehingga modul EtherCAT Terminal yang terhubung dapat terintegrasi ke dalam sistem otomasi dan ditampilkan secara individual pada process image. EK1100 menggunakan 2 port RJ45 dengan kecepatan transmisi 100 Mbit/s dan jarak antar-stasiun hingga 100 meter.

Beckhoff EK1100-0000 mendukung hingga 65.534 EtherCAT Terminals dalam keseluruhan sistem dan memiliki propagation delay sekitar 1 µs. Coupler ini membutuhkan catu daya 24 V DC (-15%/+20%) dan mampu menyediakan arus E-bus hingga 2.000 mA. Power contacts dapat meneruskan tegangan hingga 24 V DC dengan kemampuan arus maksimum 10 A, sehingga cocok digunakan untuk membangun sistem I/O modular berbasis EtherCAT pada mesin dan instalasi industri.

Untuk instalasi industri, EK1100-0000 memiliki housing compact berbahan polycarbonate, mounting pada 35 mm DIN rail sesuai EN 60715, perlindungan IP20, serta rentang temperatur operasi -25 hingga +60°C. Perangkat ini memiliki electrical isolation 500 V dan memenuhi standar EMC EN 61000-6-2 dan EN 61000-6-4. Beckhoff juga mencantumkan approval CE, CCC, UL, ATEX, IECEx, DNV, dan cFMus, sehingga EK1100 sesuai untuk berbagai aplikasi kontrol mesin, remote I/O, factory automation, dan sistem EtherCAT industri.
