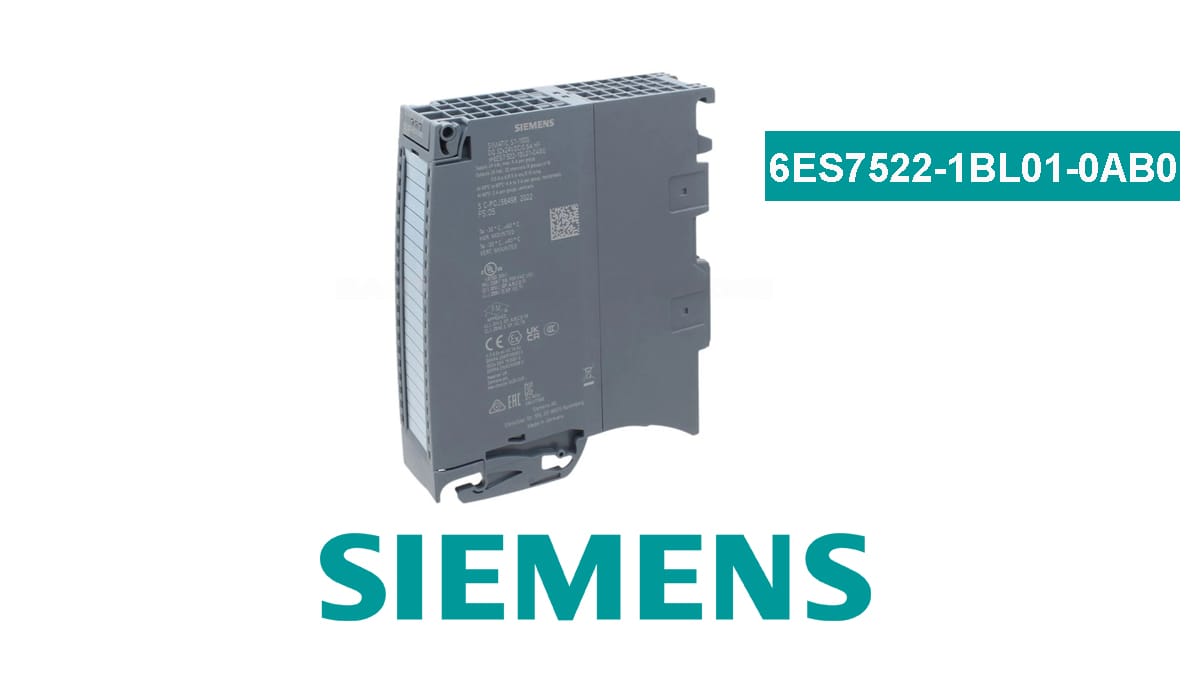

Siemens 6ES7522-1BL01-0AB0 adalah modul digital output SIMATIC S7-1500 DQ 32x24V DC/0.5A HF yang dirancang untuk aplikasi otomasi industri dengan kebutuhan kontrol hingga 32 perangkat output digital. Modul ini menyediakan 32 channel transistor output dengan tegangan nominal 24 VDC dan kemampuan arus hingga 0,5 A per channel. Output terbagi dalam empat kelompok yang masing-masing terdiri dari 8 channel dengan kapasitas arus maksimum 4 A per grup.

6ES7522-1BL01-0AB0 dilengkapi berbagai fungsi diagnostik untuk meningkatkan keandalan sistem kontrol, termasuk monitoring supply voltage, deteksi short circuit, wire-break diagnostics, diagnostic interrupt, serta LED status untuk RUN, ERROR, power supply, status channel, dan diagnostic status. Modul juga mendukung substitute values per channel dan konfigurasi parameter melalui STEP 7 TIA Portal. Dengan response time output hingga 100 µs untuk transisi 0 ke 1 dan 500 µs untuk transisi 1 ke 0 pada beban resistif, modul ini sesuai untuk pengendalian aktuator seperti solenoid valve, DC contactor, dan indicator light.

Siemens 6ES7522-1BL01-0AB0 dapat digunakan sebagai bagian dari sistem SIMATIC S7-1500 maupun distributed I/O system ET 200MP. Modul mendukung konfigurasi PROFINET IO dan PROFIBUS DP melalui GSD serta fitur seperti isochronous mode dan Module-internal Shared Output (MSO). Selain itu, modul mendukung safety-oriented shutdown untuk load groups hingga SIL 2 menurut EN IEC 62061:2021 dan Category 3 / PL d menurut EN ISO 13849-1:2015, sesuai konfigurasi sistem yang digunakan. Front connector dipesan secara terpisah.

Reviews

There are no reviews yet.

Be the first to review “Siemens 6ES7522-1BL01-0AB0”

Specification

Specification	Details
Brand	Siemens
Product Series	SIMATIC S7-1500 / ET 200MP
Product Family	SM 522 Digital Output Modules
Model / Article Number	6ES7522-1BL01-0AB0
Product Type	Digital Output Module
Product Designation	DQ 32x24VDC/0.5A HF
Number of Digital Outputs	32
Output Type	Transistor, current-sourcing
Rated Output Voltage	24 VDC
Supply Voltage	24 VDC
Supply Voltage Range	20.4–28.8 VDC
Output Current per Channel	0.5 A max.
Output Current per Group	4 A max.
Total Module Output Current	16 A max.
Output Groups	4 groups of 8 channels
Electrical Isolation	Channels isolated in groups of 8; channels to backplane bus electrically isolated
Short-Circuit Protection	Yes, electronic
Short-Circuit Response Threshold	Typically 1 A
Residual Current at Signal 0	0.5 mA max.
Output Delay 0 → 1	100 µs max. with resistive load
Output Delay 1 → 0	500 µs max. with resistive load
Switching Frequency – Resistive Load	100 Hz max.
Switching Frequency – Inductive Load	0.5 Hz max.
Switching Frequency – Lamp Load	10 Hz max.
Lamp Load	5 W max.
Load Resistance Range	48 Ω to 12 kΩ
Backplane Bus Power Consumption	1.1 W
Typical Power Loss	3.5 W
Maximum Current Consumption	60 mA
Isochronous Mode	Yes
Minimum TCO	70 µs
Minimum Bus Cycle Time	250 µs
Substitute Values	Yes, configurable per channel
Diagnostics	Supply voltage, short circuit, wire break, group error
Diagnostic Interrupt	Yes
LED Indicators	RUN, ERROR, PWR, channel status and diagnostics
Supported Configuration	STEP 7 / TIA Portal, GSD
PROFINET IO	Supported
PROFIBUS DP	Supported via GSD configuration
Module-Internal Shared Output (MSO)	Supported
Safety-Oriented Shutdown	Up to SIL 2 / Category 3, PL d with appropriate system configuration
Suitable Applications	Solenoid valves, DC contactors, indicator lights and industrial actuators
Front Connector	To be ordered separately; screw terminal or push-in type
Width	35 mm
Height	147 mm
Depth	129 mm
Weight	Approx. 280 g
Product Lifecycle	Active Product
