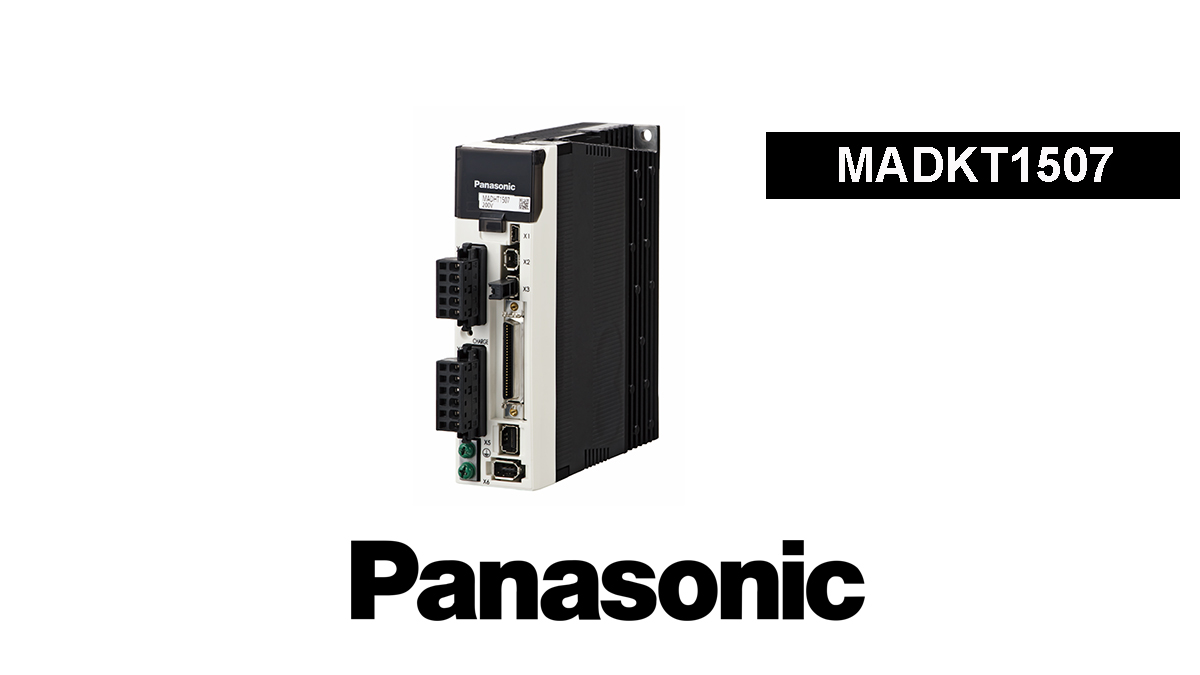

Panasonic MADKT1507 MINAS A5II Servo Driver

Panasonic MADKT1507 MINAS A5II Servo Driver adalah servo drive untuk sistem kontrol gerak industri yang mendukung pengaturan posisi, kecepatan, torsi, dan full-closed control. Unit ini dirancang untuk digunakan bersama motor servo yang kompatibel dalam aplikasi otomasi industri yang membutuhkan pengendalian gerakan secara presisi. Dengan respons frekuensi 2,3 kHz dan dukungan fungsi keselamatan, servo driver ini dapat digunakan pada berbagai mesin otomatisasi dan sistem motion control.

Servo driver Panasonic MADKT1507 menggunakan catu daya utama dan kontrol satu fase atau tiga fase dengan tegangan nominal 200–240 V AC, frekuensi 50/60 Hz. Perangkat ini mendukung antarmuka analog dan pulse train, serta umpan balik encoder incremental 20-bit atau encoder absolut 17-bit yang kompatibel. Untuk konfigurasi sistem, tersedia komunikasi USB, RS232, dan RS485, input/output kontrol umum, input/output analog, serta input/output sinyal pulsa. Pemilihan motor dan konfigurasi harus mengikuti spesifikasi serta petunjuk pemasangan Panasonic.

Panasonic MINAS A5II MADKT1507 dapat menjadi pilihan untuk kebutuhan perawatan mesin, penggantian komponen, dan pemeliharaan sistem servo yang sudah menggunakan seri MINAS A5II. Dimensinya yang ringkas, yaitu 40 × 150 × 130 mm, membantu integrasi ke dalam panel kontrol mesin. Perlu diperhatikan bahwa model MADKT1507 telah dihentikan oleh Panasonic; sebelum membeli, pastikan kompatibilitas dengan motor, encoder, konektor, dan konfigurasi sistem yang tersedia.

Reviews

There are no reviews yet.

Be the first to review “Panasonic MADKT1507 MINAS A5 Servo Driver”

Specification

Specification	Details
Brand	Panasonic
Product Name	MINAS A5 Family Servo Driver
Model / Part Number	MADKT1507
Product Series	MINAS A5II
Product Type	AC Servo Driver / Servo Amplifier
Control Types	Position, Velocity, Torque, Full-Closed Control
Control Modes	Position, Speed, Torque, Position/Speed, Position/Torque, Speed/Torque, Full-Closed
Safety Function	Supported
Frame Size	A-Frame
Frequency Response	2.3 kHz
Power Device Maximum Current Rating	10 A
Current Detector Current Rating	7.5 A
Main Circuit Power Supply	Single-phase / Three-phase 200–240 V AC
Main Circuit Voltage Tolerance	+10% / -15%
Control Circuit Power Supply	Single-phase 200–240 V AC
Control Circuit Voltage Tolerance	+10% / -15%
Power Supply Frequency	50/60 Hz
Encoder Feedback	17-bit Absolute Encoder or 20-bit Incremental Encoder
Absolute Encoder Resolution	131,072 counts
Incremental Encoder Resolution	1,048,576 counts
External Scale Feedback	A/B Phase and Homing Signal Differential Input; Serial Communication Supported
Interface Classification	Analog / Pulse Train
General-Purpose Control Inputs	10 inputs
General-Purpose Control Outputs	6 outputs
Analog Inputs	3 inputs: one 16-bit A/D input and two 12-bit A/D inputs
Analog Outputs	2 analog monitor outputs
Pulse Inputs	2 inputs: photo-coupler and line receiver
Pulse Outputs	4 outputs: three line-driver outputs and one open-collector output
Communication Interfaces	USB, RS232, RS485
RS232 Communication	1:1 communication
RS485 Communication	1:n communication, up to 31 units
Built-in Regenerative Resistor	No; external regenerative resistor required when applicable
Dimensions (W × H × D)	40 × 150 × 130 mm
Weight	Approx. 0.8 kg
Product Status	Discontinued
