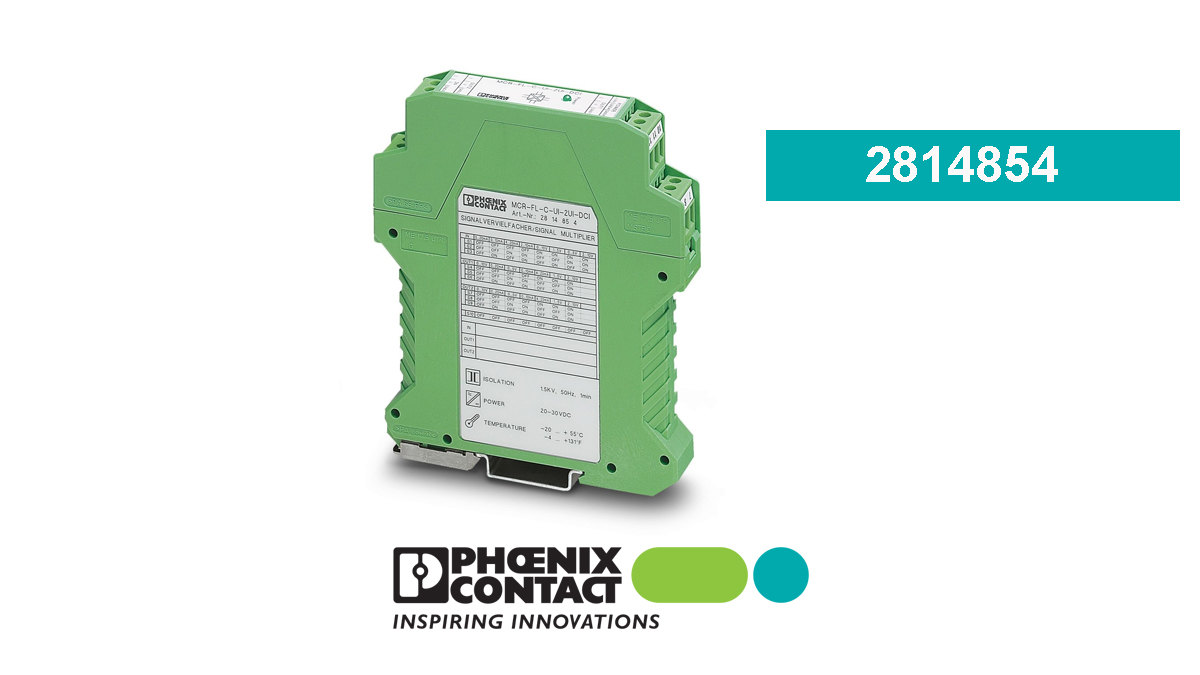

Phoenix Contact MCR-FL-C-UI-2UI-DCI 2814854 Signal Conditioner

Phoenix Contact MCR-FL-C-UI-2UI-DCI (2814854) adalah signal conditioner sekaligus signal multiplier dari seri MCR yang dirancang untuk menggandakan dan mengisolasi sinyal analog pada sistem otomasi industri. Perangkat ini memiliki satu input analog dan dua output analog, sehingga satu sinyal dari sensor atau transmitter dapat diteruskan ke dua perangkat penerima yang kompatibel, seperti PLC, sistem kontrol, dan perangkat monitoring proses. Fitur isolasi listrik membantu mengurangi pengaruh gangguan antarbagian rangkaian dan mendukung integrasi sinyal yang lebih andal.

Modul Phoenix Contact MCR-FL-C-UI-2UI-DCI mendukung input arus 0–24 mA dan input tegangan 0–12 V yang dapat dipilih dalam langkah konfigurasi tertentu. Dua outputnya dapat menggunakan sinyal tegangan, seperti 0–10 V, 2–10 V, 0–5 V, dan 1–5 V, atau sinyal arus, seperti 0–20 mA, 4–20 mA, dan 0–10 mA, sesuai varian dan konfigurasi pemesanan. Perangkat menggunakan catu daya 20–30 VDC, memiliki waktu respons 12 ms, serta kesalahan transmisi tipikal 0,05% dari nilai akhir untuk mendukung pengolahan sinyal analog dalam aplikasi kontrol proses.

Phoenix Contact 2814854 Signal Conditioner cocok untuk aplikasi instrumentasi industri, pemantauan variabel proses, pembagian sinyal transmitter, dan pengiriman satu sinyal analog ke dua sistem penerima. Dengan pemasangan DIN rail dan terminal sekrup, modul ini dapat diintegrasikan ke panel kontrol secara ringkas. Sebelum instalasi, pastikan jenis sinyal input dan output, rentang pengukuran, beban output, tegangan suplai, serta konfigurasi perangkat sesuai kebutuhan aplikasi. Periksa kode konfigurasi produk untuk memastikan pilihan sinyal yang benar.

Reviews

There are no reviews yet.

Be the first to review “Phoenix Contact MCR-FL-C-UI-2UI-DCI – 2814854”

Specification

Spesifikasi Phoenix Contact MCR-FL-C-UI-2UI-DCI – 2814854

Parameter	Spesifikasi
Brand	Phoenix Contact
Model	MCR-FL-C-UI-2UI-DCI
Item Number	2814854
Product Type	Input Signal Conditioner / Signal Multiplier
Series	MCR
Fungsi Utama	Menggandakan dan mengisolasi sinyal analog
Jumlah Input	1 input analog
Jumlah Output	2 output analog
Jenis Input	Tegangan atau arus
Rentang Input Arus	0–24 mA, dapat dipilih dalam langkah 0,1 mA
Arus Input Maksimum	50 mA
Resistansi Input Arus	50 Ω
Rentang Input Tegangan	0–12 V, dapat dipilih dalam langkah 0,1 V
Tegangan Input Maksimum	30 V
Resistansi Input Tegangan	200 kΩ
Rentang Output Tegangan	0–10 V, 2–10 V, 0–5 V, atau 1–5 V DC, sesuai kode konfigurasi
Tegangan Output Maksimum	15 V
Beban Output Tegangan	Minimum 10 kΩ
Rentang Output Arus	0–20 mA, 4–20 mA, atau 0–10 mA, sesuai kode konfigurasi
Arus Output Maksimum	35 mA
Beban Output Arus	Maksimum 600 Ω
Tegangan Suplai	20–30 V DC
Konsumsi Arus Maksimum	Kurang dari 25 mA
Isolasi Listrik	Isolasi input/output dan suplai; isolasi 4-arah
Tegangan Uji Isolasi	1,5 kV AC, 50 Hz selama 60 detik
Frekuensi Batas (-3 dB)	30 Hz
Waktu Respons (10–90%)	12 ms
Kesalahan Transmisi Tipikal	0,05% dari nilai akhir
Kesalahan Transmisi Maksimum	≤ 0,15% dari nilai akhir
Koefisien Suhu Tipikal	0,0075%/K
Koefisien Suhu Maksimum	< 0,015%/K
Proteksi	Transient protection
Metode Koneksi	Terminal sekrup
Ukuran Ulir Terminal	M3
Panjang Pengupasan Kabel	8 mm
Penampang Konduktor Kaku	0,2–2,5 mm²
Penampang Konduktor Fleksibel	0,2–2,5 mm²
Ukuran Kabel AWG	24–14 AWG
Metode Pemasangan	DIN rail
Dimensi (W × H × D)	17,5 × 99 × 114,5 mm
Material Housing	Polyamide (PA), non-reinforced
Warna	Hijau, RAL 6021
Derajat Proteksi	IP20
Suhu Operasi	-25 hingga +55°C
Sertifikasi	CE; UL Class I, Division 2, Groups A, B, C, D atau non-hazardous locations
Berat	138,4 g
Negara Asal	Jerman
Aplikasi	Isolasi dan pembagian sinyal analog, PLC, instrumentasi, dan kontrol proses industri

Catatan: Rentang sinyal input dan output bergantung pada konfigurasi yang dipesan. Verifikasi kode konfigurasi, beban output, dan persyaratan instalasi melalui dokumentasi resmi Phoenix Contact sebelum pemasangan.
