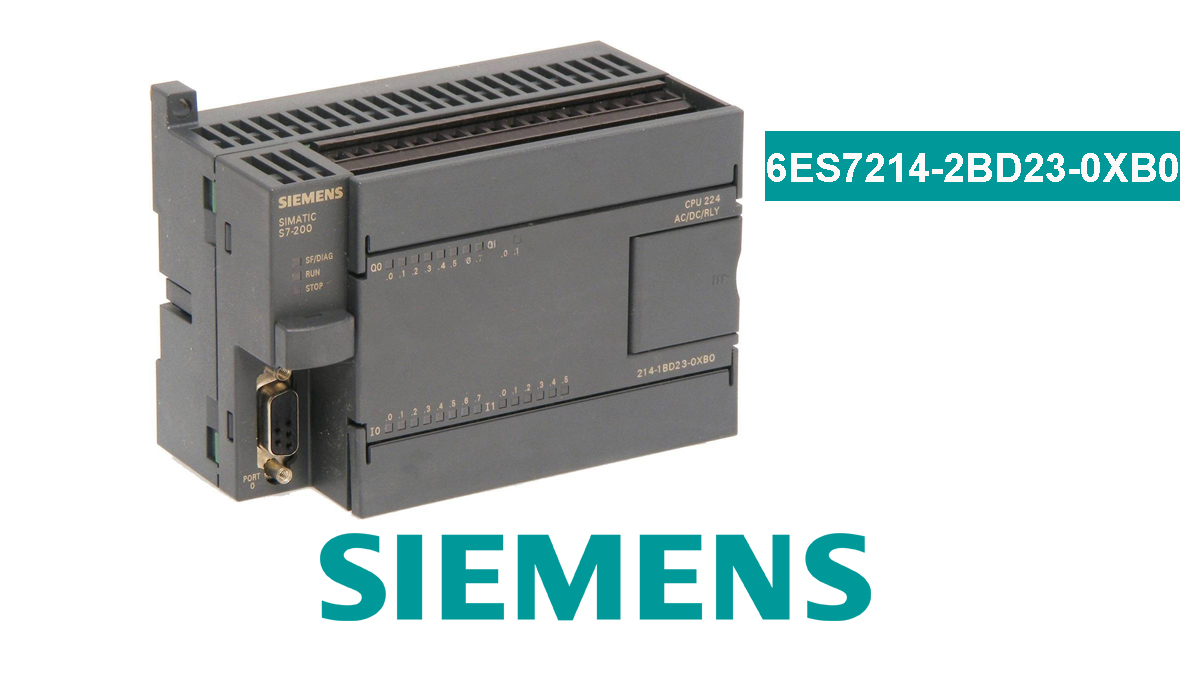

SIEMENS 6ES7214-2BD23-0XB0 SIMATIC S7-200 CPU 224XP PLC

SIEMENS 6ES7214-2BD23-0XB0 adalah unit CPU PLC compact dari seri SIMATIC S7-200, model CPU 224XP, yang dirancang untuk pengendalian mesin dan otomasi industri. PLC ini mengintegrasikan catu daya AC, digital input, relay output, serta antarmuka analog dalam satu unit, sehingga dapat digunakan untuk berbagai aplikasi kontrol mesin dan proses.

Siemens CPU 224XP 6ES7214-2BD23-0XB0 menyediakan 14 digital input 24 V DC, 10 digital output berbasis relay, 2 analog input, dan 1 analog output. Dua port komunikasi PPI/Freeport mendukung koneksi serial dengan perangkat yang kompatibel. Kapasitas memori program dan data membuat unit ini sesuai untuk aplikasi kontrol yang membutuhkan pemrosesan logika, pembacaan sensor, pengendalian aktuator, serta pertukaran data melalui komunikasi serial.

Fitur Utama SIEMENS 6ES7214-2BD23-0XB0

Model CPU 224XP: PLC compact dari keluarga SIMATIC S7-200.
14 digital input: untuk menerima sinyal digital 24 V DC dari sensor dan sakelar.
10 relay output: untuk mengendalikan beban yang sesuai dengan rating kontak relay.
2 analog input: untuk membaca sinyal analog yang didukung perangkat.
1 analog output: untuk memberikan sinyal analog ke perangkat kontrol yang kompatibel.
Memori program dan data: mendukung penyimpanan logika kontrol serta data proses.
Dua port komunikasi: mendukung PPI dan Freeport untuk integrasi serial.
Catu daya AC terintegrasi: mendukung suplai input AC sesuai rentang dan konfigurasi pabrikan.
Ekspansi sistem: mendukung modul ekspansi S7-200 yang kompatibel.

Fungsi SIEMENS CPU 224XP

PLC SIEMENS 6ES7214-2BD23-0XB0 memproses program kontrol untuk membaca input, menjalankan logika, dan mengendalikan output. Digital input dapat digunakan untuk sensor dan limit switch, relay output untuk aktuator atau rangkaian kontrol yang sesuai, sedangkan analog input dan output mendukung pemantauan maupun pengaturan variabel proses yang kompatibel.

Keunggulan SIEMENS 6ES7214-2BD23-0XB0

Mengintegrasikan beberapa jenis I/O dalam satu unit CPU compact.
Mendukung kombinasi sinyal digital dan analog untuk aplikasi kontrol.
Relay output memungkinkan switching beban sesuai spesifikasi kontak.
Dua antarmuka serial mendukung komunikasi dengan perangkat yang kompatibel.
Cocok sebagai unit pengganti untuk sistem lama yang telah menggunakan CPU 224XP dengan nomor komponen yang sama.

Aplikasi SIEMENS 6ES7214-2BD23-0XB0

Kontrol mesin produksi dan manufaktur.
Sistem otomasi industri berbasis SIMATIC S7-200.
Pengendalian motor melalui rangkaian kontrol dan perangkat switching eksternal.
Pemantauan sensor digital dan analog.
Pengendalian proses sederhana dengan sinyal analog yang kompatibel.
Pemeliharaan dan penggantian CPU pada instalasi S7-200 yang sudah ada.

Spesifikasi Singkat SIEMENS 6ES7214-2BD23-0XB0

Manufacturer: Siemens
Product family: SIMATIC S7-200
Model: CPU 224XP
Order number: 6ES7214-2BD23-0XB0
Digital input: 14 × 24 V DC
Digital output: 10 × relay
Analog input: 2 channel
Analog output: 1 channel
Program memory: 12 KB; hingga 16 KB kapasitas terintegrasi sesuai mode operasi
Data memory: 10 KB
Communication: 2 × PPI/Freeport
Supply voltage: 120/230 V AC nominal, sesuai konfigurasi
Protection rating: IP20
Dimensions: sekitar 140 × 80 × 62 mm

SIEMENS 6ES7214-2BD23-0XB0 merupakan pilihan untuk pemeliharaan atau penggantian PLC SIMATIC S7-200 CPU 224XP. Sebelum membeli, verifikasi jenis sinyal analog, rating relay output, tegangan catu daya, konfigurasi komunikasi, serta kompatibilitas modul ekspansi dengan instalasi yang sudah ada.

Reviews

There are no reviews yet.

Be the first to review “Siemens 6ES7214-2BD23-0XB0”

Specification

Spesifikasi SIEMENS 6ES7214-2BD23-0XB0

Parameter	Spesifikasi
Manufacturer	Siemens
Product Family	SIMATIC S7-200
CPU Model	CPU 224XP Compact Unit
Order Number	6ES7214-2BD23-0XB0
Product Type	Programmable Logic Controller (PLC) CPU
Power Supply Type	Integrated AC power supply
Rated Supply Voltage	120 V AC / 230 V AC
Supply Frequency	47–63 Hz
Digital Inputs	14 inputs, 24 V DC
Digital Outputs	10 relay outputs
Analog Inputs	2 channels
Analog Input Signal	Refer to the CPU 224XP hardware manual for supported signal ranges
Analog Outputs	1 channel
Analog Output Signal	Refer to the CPU 224XP hardware manual for supported output ranges
Program Memory	12 KB; up to 16 KB integrated program memory depending on operating mode
Data Memory	10 KB
Communication Interfaces	2 × PPI / Freeport
Serial Interface Type	RS-485-based serial communication
High-Speed Counters	6, depending on supported operating modes
Analog Potentiometers	2 integrated, 8-bit resolution
Encoder Supply	24 V DC, permissible range 20.4–28.8 V DC
Encoder Supply Output Current	Maximum 280 mA
Expansion Capability	Supports compatible SIMATIC S7-200 expansion modules; verify system limits in the hardware manual
Typical Power Loss	11 W
Maximum Inrush Current	20 A at 264 V
Protection Rating	IP20
Operating Ambient Temperature	0 to +55°C for horizontal installation; vertical installation limits may differ
Dimensions (W × H × D)	Approximately 140 × 80 × 62 mm
Weight	Approximately 440 g
Product Status	Legacy product / spare part; verify availability and lifecycle status with Siemens

Important: Verify the analog signal ranges, relay contact ratings, installation orientation, and expansion-module compatibility in the official SIMATIC S7-200 CPU 224XP manual before installation. Provide external short-circuit protection where required.
