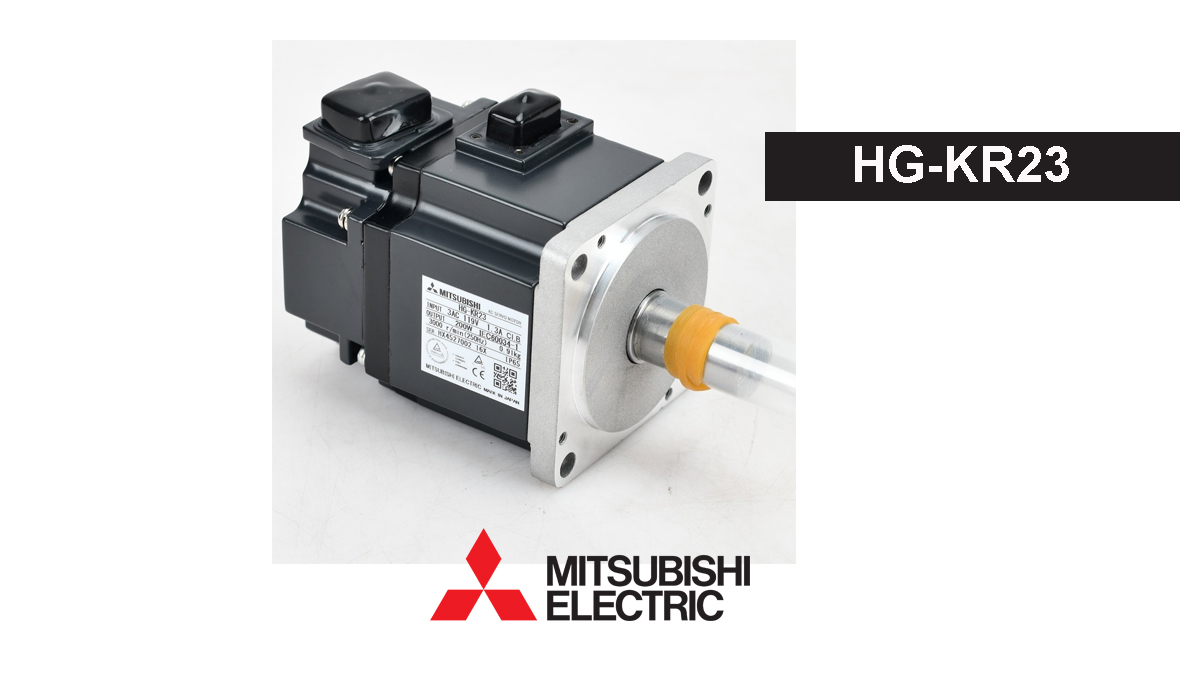

Mitsubishi Electric HG-KR23 Servo Motor 200W MELSERVO-J4

Mitsubishi Electric HG-KR23 adalah rotary servo motor berinersia rendah dari seri MELSERVO-J4 yang dirancang untuk aplikasi otomasi industri yang membutuhkan kontrol posisi, kecepatan, dan gerakan yang presisi. Dengan daya nominal 200 W, torsi nominal 0,64 Nm, serta kecepatan nominal 3.000 rpm, servo motor ini cocok untuk berbagai mesin otomatis dan sistem motion control.

HG-KR23 dilengkapi encoder absolutinkremental beresolusi 22-bit atau 4.194.304 pulses per revolution untuk mendukung umpan balik posisi dengan resolusi tinggi. Kecepatan maksimum mencapai 6.000 rpm, sementara konstruksi motor dengan proteksi IP65 membantu mendukung penggunaan pada lingkungan industri yang sesuai dengan batas operasinya.

Fitur Utama Mitsubishi HG-KR23

Daya nominal 200 W: cocok untuk kebutuhan kontrol gerak berkapasitas kecil.
Torsi nominal 0,64 Nm: mendukung penggerak mekanis pada aplikasi otomasi presisi.
Torsi maksimum 2,2 Nm: memberikan kemampuan torsi lebih tinggi sesuai karakteristik operasi motor.
Kecepatan nominal 3.000 rpm: mendukung gerakan mesin yang stabil dan terkontrol.
Kecepatan maksimum 6.000 rpm: mendukung aplikasi positioning berkecepatan tinggi sesuai kondisi pengoperasian.
Encoder 22-bit: resolusi 4.194.304 pulses per revolution untuk umpan balik posisi beresolusi tinggi.
Low-inertia design: membantu respons dinamis pada aplikasi yang memerlukan perubahan gerakan cepat.
Perlindungan IP65: membantu melindungi motor dari masuknya debu dan semprotan air sesuai ketentuan rating; bagian poros yang menembus housing dikecualikan.
Desain poros lurus: memudahkan integrasi mekanis sesuai rancangan mesin.

Aplikasi Mitsubishi Electric HG-KR23

Servo motor Mitsubishi HG-KR23 dapat digunakan pada mesin perakitan otomatis, sistem positioning sumbu X-Y, mesin pengemasan, peralatan manufaktur elektronik, sistem transfer material, dan berbagai mesin industri yang membutuhkan kontrol gerakan presisi. Kesesuaian penggunaannya bergantung pada beban mekanis, rasio inersia, kebutuhan torsi, serta servo amplifier yang digunakan.

Keunggulan HG-KR23 MELSERVO-J4

Perpaduan desain low inertia, encoder resolusi tinggi, dan kemampuan kecepatan hingga 6.000 rpm menjadikan Mitsubishi HG-KR23 pilihan untuk sistem motion control yang memerlukan akurasi dan respons gerakan yang baik. Motor ini tidak dilengkapi electromagnetic brake pada varian standar, sehingga kebutuhan penahan beban harus dievaluasi secara terpisah.

Reviews

There are no reviews yet.

Be the first to review “Mitsubishi HG-KR23”

Specification

Mitsubishi Electric HG-KR23 Technical Specifications

Specification	Details
Manufacturer	Mitsubishi Electric
Model	HG-KR23
Product Type	Rotary AC Servo Motor
Servo Series	MELSERVO-J4
Motor Design	Low inertia, small capacity
Rated Output Power	0.2 kW (200 W)
Power Supply Class	200 V AC servo system
Power Supply Capacity	0.5 kVA
Rated Torque	0.64 Nm
Maximum Torque	2.2 Nm
Rated Speed	3,000 rpm
Maximum Speed	6,000 rpm
Permissible Instantaneous Speed	6,900 rpm
Rated Current	1.3 A
Maximum Current	4.6 A
Moment of Inertia	0.221 × 10⁻⁴ kg·m² (0.221 kg·cm²)
Recommended Load-to-Motor Inertia Ratio	26 times or less
Encoder Type	22-bit absolute/incremental encoder
Encoder Resolution	4,194,304 pulses per revolution
Motor Type	Permanent magnet synchronous motor
Shaft Type	Straight shaft
Electromagnetic Brake	No brake on standard HG-KR23
Protection Rating	IP65, excluding the shaft-through portion
Insulation Class	Class B (130°C)
Cooling Method	Totally enclosed, natural cooling
Operating Ambient Temperature	0°C to 40°C, non-freezing
Operating Ambient Humidity	10% to 80% RH, non-condensing
Maximum Operating Altitude	2,000 m above sea level, subject to applicable restrictions
Dimensions (W × H × D)	60 × 77.1 × 76.6 mm
Mass	0.91 kg
Typical Applications	Precision positioning, automated machinery, assembly equipment, and industrial motion control

Compatibility note: Select a compatible Mitsubishi MELSERVO-J4 servo amplifier and verify the motor wiring, load inertia, torque requirements, and installation conditions using the official technical documentation.
