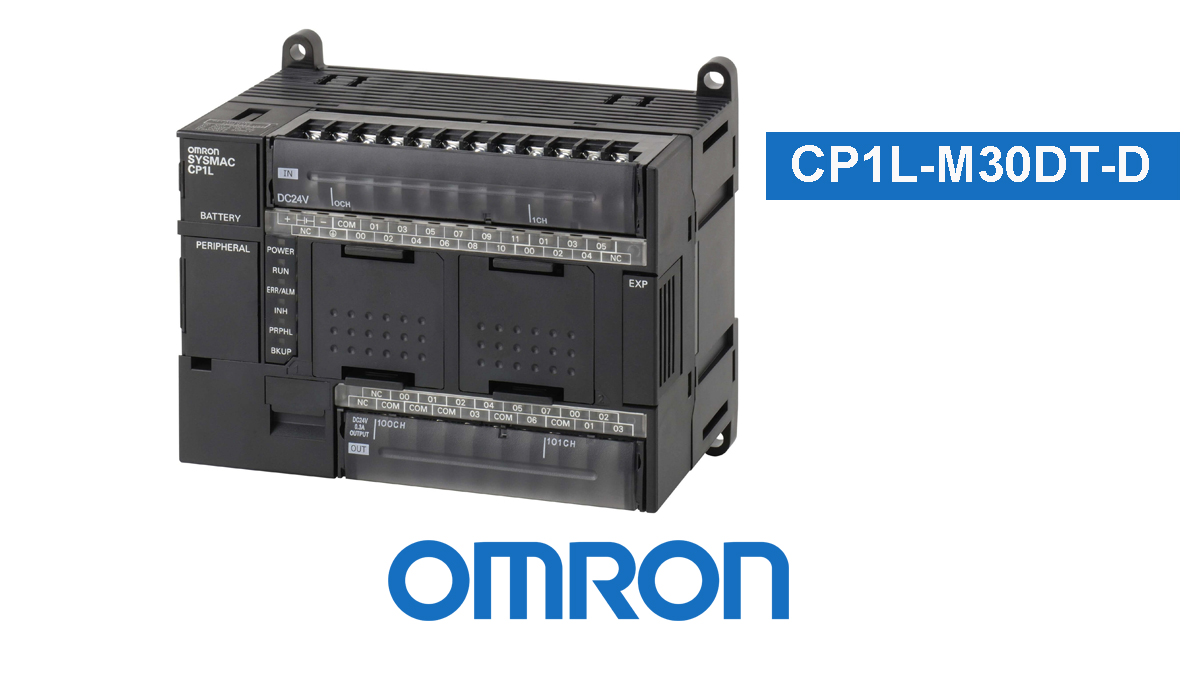

Omron CP1L-M30DT-D Programmable Logic Controller (PLC)

Omron CP1L-M30DT-D adalah Programmable Logic Controller (PLC) dari seri CP1L-M yang dirancang untuk mengendalikan mesin dan proses otomasi industri. PLC ini memiliki 30 titik I/O terintegrasi, terdiri dari 18 digital input dan 12 transistor output tipe sinking, serta menggunakan catu daya 24 VDC. Dengan kapasitas program 10K steps dan kemampuan pemrosesan berkecepatan tinggi, Omron CP1L-M30DT-D cocok untuk berbagai aplikasi kontrol mesin otomatis.

Fitur Utama Omron CP1L-M30DT-D

30 built-in I/O points: menyediakan 18 digital input dan 12 digital output untuk menghubungkan perangkat kontrol dan aktuator.
24 VDC power supply: dirancang untuk sistem kontrol industri dengan sumber daya DC.
Transistor output sinking: mendukung pengendalian beban yang kompatibel dengan konfigurasi output sinking atau NPN sesuai spesifikasi rangkaian.
Program capacity 10K steps: menyediakan kapasitas pemrograman untuk logika kontrol mesin dan urutan proses otomatis.
High-speed processing: mendukung aplikasi yang membutuhkan respons kontrol cepat.
High-speed counter dan pulse output: mendukung penghitungan pulsa encoder serta kontrol gerak sederhana pada aplikasi yang sesuai.
USB programming connection: memudahkan koneksi ke komputer untuk pemrograman dan pemeliharaan.
Expansion capability: dapat dikembangkan dengan unit ekspansi dan opsi yang kompatibel untuk memenuhi kebutuhan sistem.

Aplikasi Omron CP1L-M30DT-D

PLC Omron CP1L-M30DT-D dapat digunakan pada mesin pengemasan, sistem conveyor, peralatan perakitan, kontrol mesin produksi, sistem penghitung, serta otomasi industri skala kecil hingga menengah. Pemilihan PLC ini membantu mengintegrasikan sinyal sensor, tombol kontrol, dan aktuator dalam satu sistem kendali yang terprogram.

Keunggulan Omron CP1L-M30DT-D

Dengan desain PLC kompak, I/O terintegrasi, kapasitas program yang memadai, dan koneksi pemrograman USB, Omron CP1L-M30DT-D merupakan pilihan untuk integrator sistem, teknisi otomasi, dan kebutuhan pemeliharaan mesin industri. Sebelum instalasi, pastikan tipe output sinking sesuai dengan wiring, sensor, dan beban yang digunakan.

Catatan: Pastikan kode model pada unit adalah CP1L-M30DT-D. Model CP1L-M30DT1-D memiliki konfigurasi transistor output sourcing (PNP), sehingga tidak boleh dianggap identik dengan varian DT-D.

Reviews

There are no reviews yet.

Be the first to review “Omron CP1L-M30DT-D”

Specification

Omron CP1L-M30DT-D Specifications

Parameter	Specification
Brand	Omron
Product Type	Programmable Logic Controller (PLC) CPU Unit
Series	CP1L-M
Model	CP1L-M30DT-D
Built-in I/O Points	30 points
Digital Inputs	18 inputs
Digital Outputs	12 outputs
Power Supply	24 VDC
Output Type	Transistor output, sinking
Program Capacity	10K steps
Data Memory Capacity	32K words
Logic Execution Time	0.55 µs (reference specification for CP1L-M30DT1-D; verify for exact DT-D variant)
Programming Port	USB
High-Speed Counter	Up to 4 axes, maximum 100 kHz (series capability; verify operating conditions)
Pulse Output	Up to 2 axes, maximum 100 kHz for applicable transistor-output models
Expansion Capability	Compatible CP-series expansion and option units; confirm model restrictions
Typical Applications	Machine automation, conveyors, packaging equipment, assembly systems, and industrial control

Important: The supplied product link refers to CP1L-M30DT1-D, not CP1L-M30DT-D. Confirm the exact model-specific datasheet before using the specifications for purchasing, replacement, or wiring.
