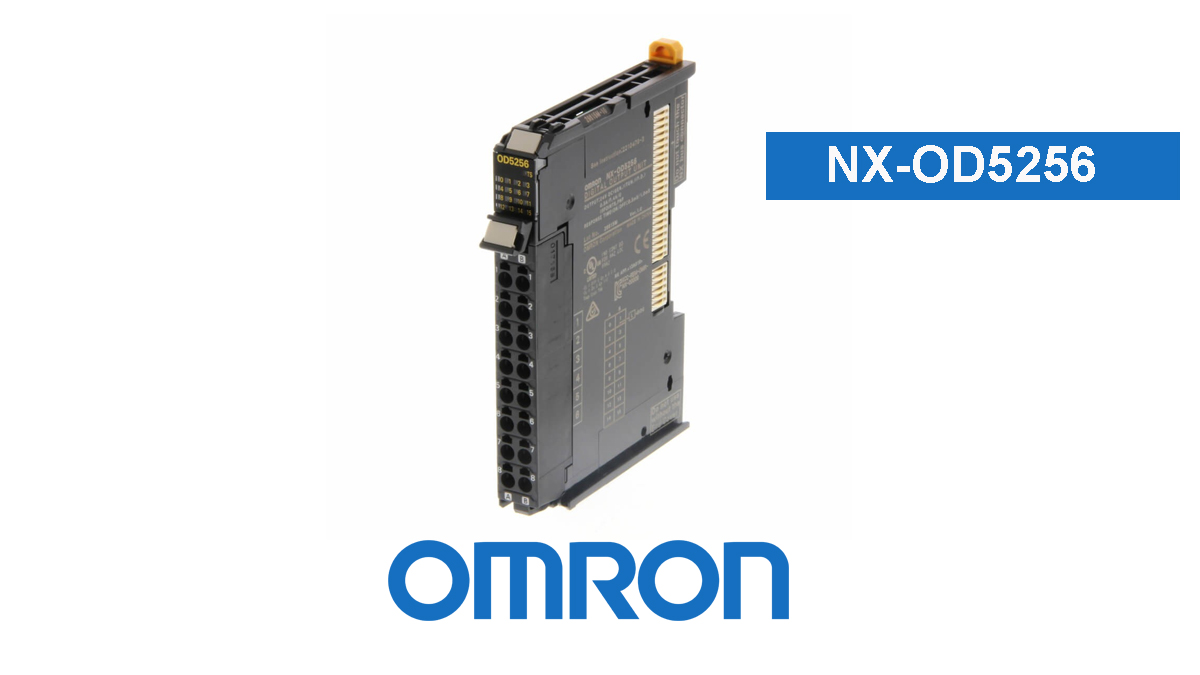

Omron NX-OD5256 – 16-Point Digital Output Unit 24VDC

Omron NX-OD5256 adalah modul digital output transistor dari seri Omron NX yang dirancang untuk sistem otomasi industri dan kontrol mesin. Modul ini menyediakan 16 titik output digital tipe PNP dengan tegangan nominal 24 VDC, sehingga dapat digunakan untuk mengendalikan berbagai perangkat industri yang kompatibel, seperti relay, solenoid, lampu indikator, dan aktuator DC.

Omron NX-OD5256 mendukung integrasi dengan sistem I/O NX melalui NX I/O Bus. Dengan terminal screwless clamping, pemasangan kabel dapat dilakukan tanpa terminal sekrup konvensional, membantu mempermudah proses instalasi dan pemeliharaan panel kontrol. Modul ini juga mendukung metode pembaruan I/O synchronous dan free-run sesuai konfigurasi sistem.

Fitur Utama Omron NX-OD5256

- 16 digital output points: menyediakan 16 kanal output untuk pengendalian perangkat eksternal.
- PNP transistor output: sesuai untuk perangkat output DC yang kompatibel dengan konfigurasi PNP.
- Tegangan nominal 24 VDC: mendukung kebutuhan kontrol digital pada sistem otomasi industri.
- Arus output hingga 0,5 A per titik: mendukung beban sesuai batas arus yang ditentukan produsen.
- Screwless clamping terminal: membantu menyederhanakan pemasangan dan pelepasan kabel.
- Flexible I/O refreshing: mendukung synchronous I/O refreshing dan free-run refreshing.

LED status indicators: indikator TS dan indikator output membantu pemeriksaan status modul.
Photocoupler isolation: memberikan isolasi antara rangkaian sesuai spesifikasi modul.

Fungsi dan Aplikasi Omron NX-OD5256

Modul Omron NX-OD5256 digunakan untuk mengirimkan sinyal output digital dari sistem kontrol ke perangkat lapangan. Aplikasi umumnya mencakup panel PLC, mesin produksi otomatis, sistem conveyor, kontrol aktuator DC, pengendalian relay perantara, serta sistem manufaktur yang membutuhkan banyak titik output digital.

Keunggulan Omron NX-OD5256 untuk Otomasi Industri

Dengan 16 kanal output PNP, desain modul NX-series, dan terminal screwless clamping, Omron NX-OD5256 membantu menyediakan solusi kontrol output yang ringkas untuk sistem otomasi. Modul ini cocok untuk integrator sistem, teknisi pemeliharaan, dan pengguna industri yang membutuhkan ekspansi output digital pada arsitektur I/O Omron NX yang kompatibel.

Sebelum membeli, pastikan model Omron NX-OD5256 sesuai dengan konfigurasi CPU atau Communications Coupler, jenis perangkat output, tegangan kerja, dan kebutuhan arus sistem. Perhatikan juga batas arus per titik dan batas arus total modul sesuai dokumentasi resmi Omron.

Reviews

There are no reviews yet.

Be the first to review “Omron NX-OD5256”

Specification

Technical Specifications – Omron NX-OD5256

Parameter	Specification
Brand	Omron
Product Series	NX Series
Model	NX-OD5256
Product Type	Digital Transistor Output Unit
I/O System	NX I/O Bus
Number of Digital Inputs	0
Number of Digital Outputs	16 points
Output Type	PNP transistor
Rated Output Voltage	24 VDC
Operating Load Voltage Range	15–28.8 VDC
Maximum Output Current	0.5 A per point
Maximum Total Load Current	4 A per unit
Maximum Inrush Current	4.0 A per point, 10 ms maximum
Maximum Leakage Current	0.1 mA
Maximum Residual Voltage	1.5 V
ON/OFF Response Time	0.5 ms maximum / 1.0 ms maximum
I/O Refreshing Method	Selectable synchronous I/O refreshing or free-run refreshing
External Connection	Screwless clamping terminal block, 16 terminals
Isolation Method	Photocoupler isolation
Insulation Resistance	20 MΩ minimum at 100 VDC between isolated circuits
Dielectric Strength	510 VAC for 1 minute between isolated circuits, maximum leakage current 5 mA
Status Indicators	TS indicator and output indicator
Short-Circuit Detection	Not supported
Protective Function	Not supported
NX Unit Power Consumption	0.90 W maximum when connected to a CPU Unit; 0.60 W maximum when connected to a Communications Coupler Unit
Current Consumption from I/O Power Supply	30 mA maximum
Dimensions (W × H × D)	12 × 100 × 71 mm
Weight	125 g maximum
Protection Rating	IP20
