Mitsubishi QJ71E71-100

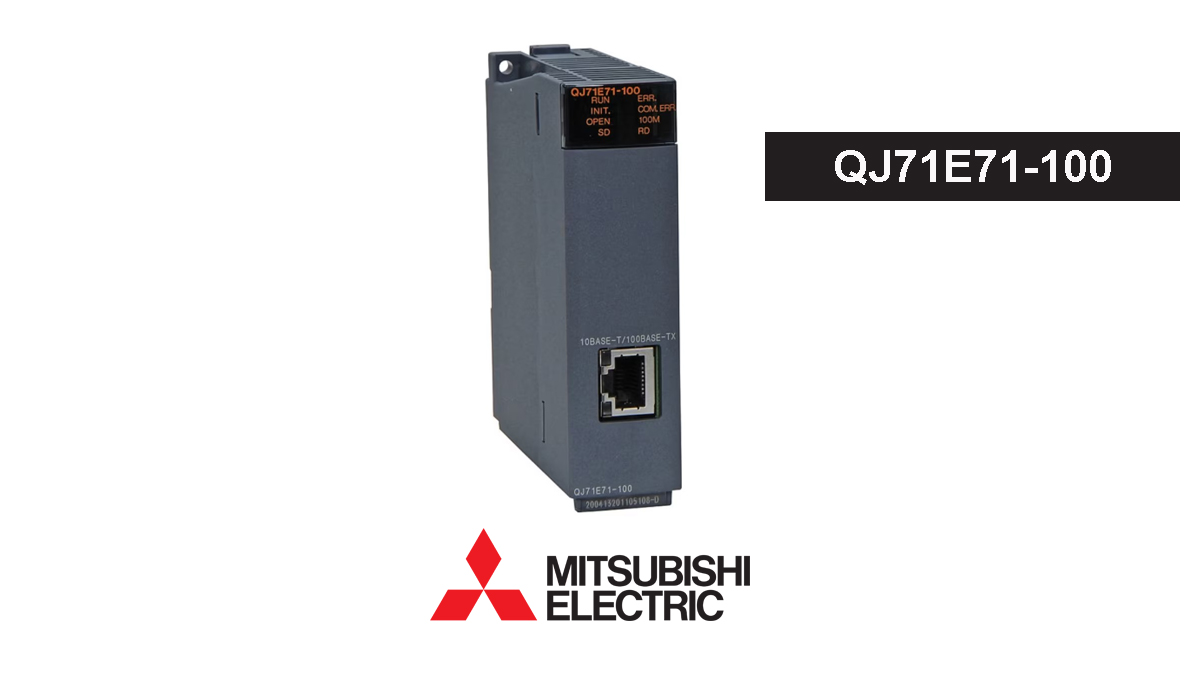

Mitsubishi QJ71E71-100 Ethernet Interface Module MELSEC-Q Series

Mitsubishi QJ71E71-100 adalah Ethernet Interface Module untuk MELSEC-Q Series yang menyediakan konektivitas jaringan 10BASE-T dan 100BASE-TX pada sistem PLC Mitsubishi Electric. Modul ini menggunakan interface RJ45 dan mendukung kecepatan komunikasi hingga 100 Mbps, sehingga dapat digunakan untuk menghubungkan CPU MELSEC-Q dengan perangkat jaringan, komputer, HMI, sistem supervisory, maupun perangkat otomasi industri melalui jaringan Ethernet. Mitsubishi Electric mencantumkan QJ71E71-100 sebagai produk On Sale.

QJ71E71-100 mendukung komunikasi 100BASE-TX full-duplex atau half-duplex dan 10BASE-T half-duplex, dengan panjang segmen maksimum 100 meter antara hub dan node. Modul ini dapat membuka hingga 16 koneksi secara bersamaan yang dapat digunakan oleh sequence program, serta menyediakan fixed buffer 1K word × 16, random access buffer 6K word × 1, dan fungsi e-mail dengan kapasitas attachment 6K word serta main text 960 word. Kemampuan tersebut membuat modul sesuai untuk komunikasi data antara PLC, komputer dan perangkat Ethernet pada sistem factory automation.

Mitsubishi QJ71E71-100 menggunakan konfigurasi pemasangan pada base unit MELSEC-Q dengan konsumsi internal sekitar 0,50 A pada 5 VDC, menempati 32 I/O points dengan assignment sebagai intelligent 32 points. Modul memiliki dimensi sekitar 98 × 27,4 × 90 mm dan berat sekitar 0,11 kg. Selain komunikasi Ethernet standar, dokumentasi Mitsubishi menyediakan manual untuk Ethernet Interface Module, application functions, Web function dan Mitsubishi Communication Protocol, sehingga QJ71E71-100 cocok untuk integrasi Ethernet pada mesin produksi, monitoring, data collection dan sistem otomasi industri berbasis MELSEC-Q.
