Mitsubishi QJ71LP21-25

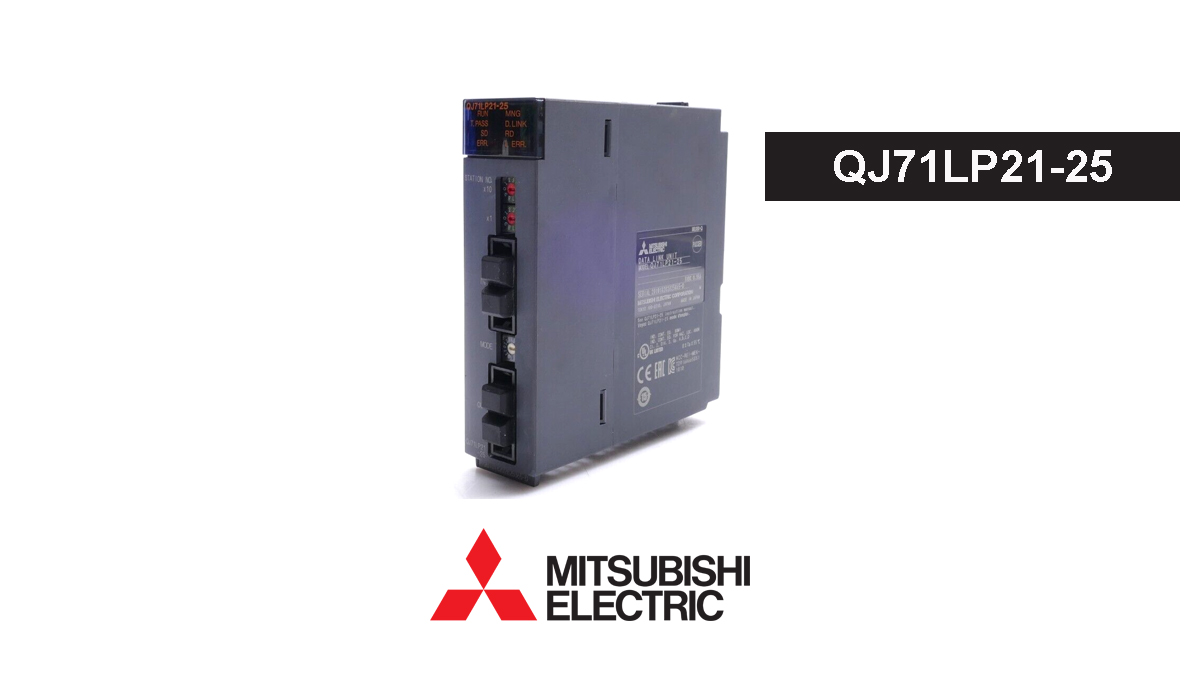

Mitsubishi QJ71LP21-25 MELSECNET/H Optical Loop Network Module

Mitsubishi QJ71LP21-25 adalah modul jaringan komunikasi untuk PLC MELSEC-Q Series yang digunakan pada sistem MELSECNET/H berbasis optical loop. Modul ini dapat berfungsi sebagai control/normal station pada jaringan PLC-to-PLC maupun sebagai remote master station pada remote I/O network. QJ71LP21-25 menggunakan sistem transmisi duplex loop dan mendukung kabel serat optik SI, QSI, H-PCF, serta broadband H-PCF, sehingga cocok untuk sistem otomasi industri yang membutuhkan komunikasi PLC berkecepatan tinggi dan jaringan dengan konfigurasi optical loop.

Mitsubishi QJ71LP21-25 mendukung kecepatan komunikasi hingga 25 Mbps dan juga 10 Mbps, dengan kapasitas hingga 64 station pada PLC-to-PLC network dan hingga 65 station pada remote I/O network. Jumlah link maksimum mencapai 8.192 points untuk LX/LY serta 16.384 points untuk LB dan LW. Dengan menggunakan optical fiber, jarak komunikasi total jaringan dapat mencapai 30 km, sementara jarak antar-station bergantung pada jenis kabel dan kecepatan komunikasi, misalnya hingga 200 m menggunakan SI optical cable pada 25 Mbps dan hingga 400 m menggunakan H-PCF optical cable.

QJ71LP21-25 memiliki metode komunikasi token ring dengan topologi duplex loop, frame synchronization, serta error control berbasis CRC dan time-over retry. Modul menempati 32 intelligent I/O points, mengonsumsi sekitar 0.55 A pada 5 VDC, memiliki dimensi 98 × 27.4 × 90 mm, dan berat sekitar 0.11 kg. Mitsubishi saat ini mencantumkan QJ71LP21-25 sebagai produk yang akan dihentikan, dengan end of order Februari 2028 dan discontinuation Maret 2028; model pengganti yang tercantum adalah RJ71LP21-25.
