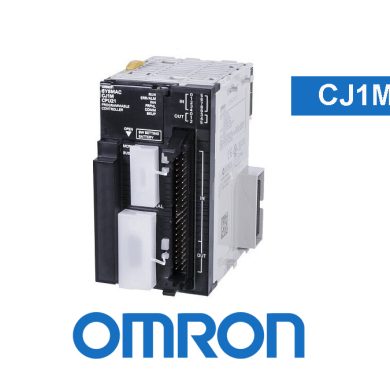

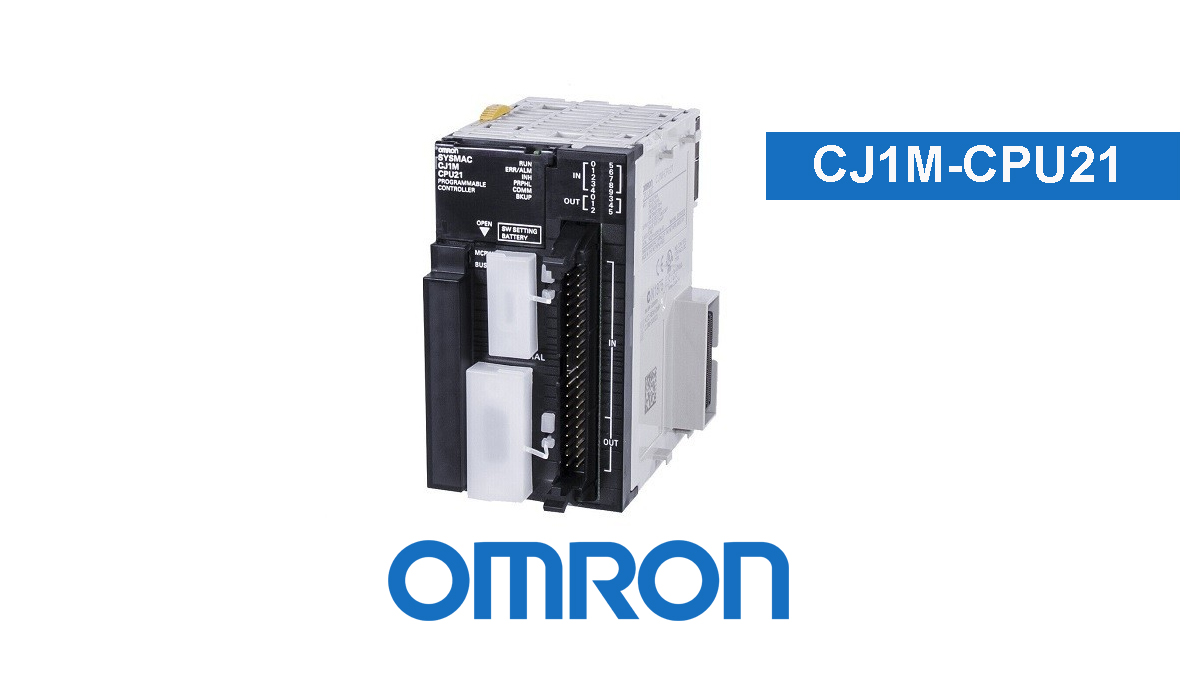

Omron CJ1M-CPU21 PLC CPU Unit – CJ Series dengan Built-in Pulse I/O

Omron CJ1M-CPU21 adalah unit CPU programmable logic controller (PLC) dari seri SYSMAC CJ1M yang dirancang untuk otomasi mesin dan sistem kontrol industri. CPU ini memiliki kapasitas program 5K steps, mendukung hingga 160 titik I/O, serta dilengkapi fungsi pulse I/O bawaan untuk aplikasi kontrol gerak dan positioning sederhana.

Omron CJ1M-CPU21 menyediakan 10 input dan 6 output bawaan, termasuk dua input high-speed counter dan dua output pulse hingga 100 kHz. Fitur ini memungkinkan PLC digunakan dalam aplikasi yang membutuhkan pembacaan sinyal berkecepatan tinggi, kontrol posisi, dan pengoperasian aktuator yang kompatibel.

Fitur Utama Omron CJ1M-CPU21

CPU PLC Omron seri SYSMAC CJ1M.
Kapasitas program 5K steps.
Mendukung hingga 160 titik I/O.
Memori data sebesar 32K words.
10 input dan 6 output bawaan.
Dua output pulse dengan frekuensi hingga 100 kHz.
Dua input high-speed counter untuk pembacaan sinyal encoder atau pulsa yang kompatibel.
Mendukung pemrograman Ladder, SFC, Structured Text, dan mnemonic sesuai versi CPU serta perangkat lunak.
Mendukung komunikasi serial melalui peripheral port dan port RS-232C bawaan.
Kompatibel dengan modul ekspansi CJ Series yang sesuai; model CPU21 tidak mendukung expansion rack.

Aplikasi Omron CJ1M-CPU21

Omron CJ1M-CPU21 dapat digunakan pada mesin produksi, sistem kontrol conveyor, mesin pengemasan, kontrol urutan otomatis, serta aplikasi positioning yang menggunakan pulse output. Pemilihan modul tambahan dan perangkat eksternal harus mempertimbangkan kebutuhan jumlah I/O, komunikasi, dan karakteristik sinyal kontrol.

Keunggulan Omron CJ1M-CPU21

Dengan pulse I/O bawaan, dukungan high-speed counter, dan ukuran sistem yang ringkas, Omron CJ1M-CPU21 dapat membantu menyederhanakan konfigurasi kontrol mesin tanpa memerlukan modul pulse terpisah untuk fungsi yang didukung. CPU ini sesuai untuk pemeliharaan atau penggantian pada sistem CJ Series yang kompatibel.

Catatan pembelian: Omron mencantumkan seri CJ1M-CPU2[] sebagai produk discontinued sejak Maret 2021. Konfirmasikan kondisi barang, ketersediaan stok, versi unit, dan kompatibilitas program sebelum membeli atau melakukan penggantian.

Reviews

There are no reviews yet.

Be the first to review “Omron CJ1M-CPU21”

Specification

Technical Specifications Omron CJ1M-CPU21

Parameter	Specification
Brand	Omron
Model	CJ1M-CPU21
Product Type	PLC CPU Unit
PLC Series	SYSMAC CJ1M / CJ Series
Control Method	Stored-program control
Maximum I/O Points	160 points
Program Capacity	5K steps
Data Memory Capacity	32K words
Basic Instruction Execution Time	0.10 µs minimum
Built-in Inputs	10 points
Built-in Outputs	6 points
High-speed Counter Inputs	2 inputs
High-speed Counter Frequency	Single-phase: up to 100 kHz; differential-phase: up to 50 kHz
Pulse Outputs	2 outputs
Maximum Pulse Output Frequency	100 kHz
Interrupt Inputs	4 quick-response inputs
PWM Outputs	2 points
Built-in Communication Ports	Peripheral port and RS-232C port
Supported Programming Languages	Ladder, SFC, Structured Text, mnemonic; support depends on CPU unit version and programming software
Expansion Rack Support	Not supported for CJ1M-CPU21
Mounting Method	DIN rail
Internal Current Consumption at 5 VDC	0.64 A
Product Status	Discontinued in March 2021 according to Omron Indonesia

Note: CJ1M-CPU21 is a CPU unit and requires a compatible CJ Series power supply and system configuration. The built-in I/O connector is not included and must be purchased separately. Check the exact unit version, wiring, and software compatibility before installation.
