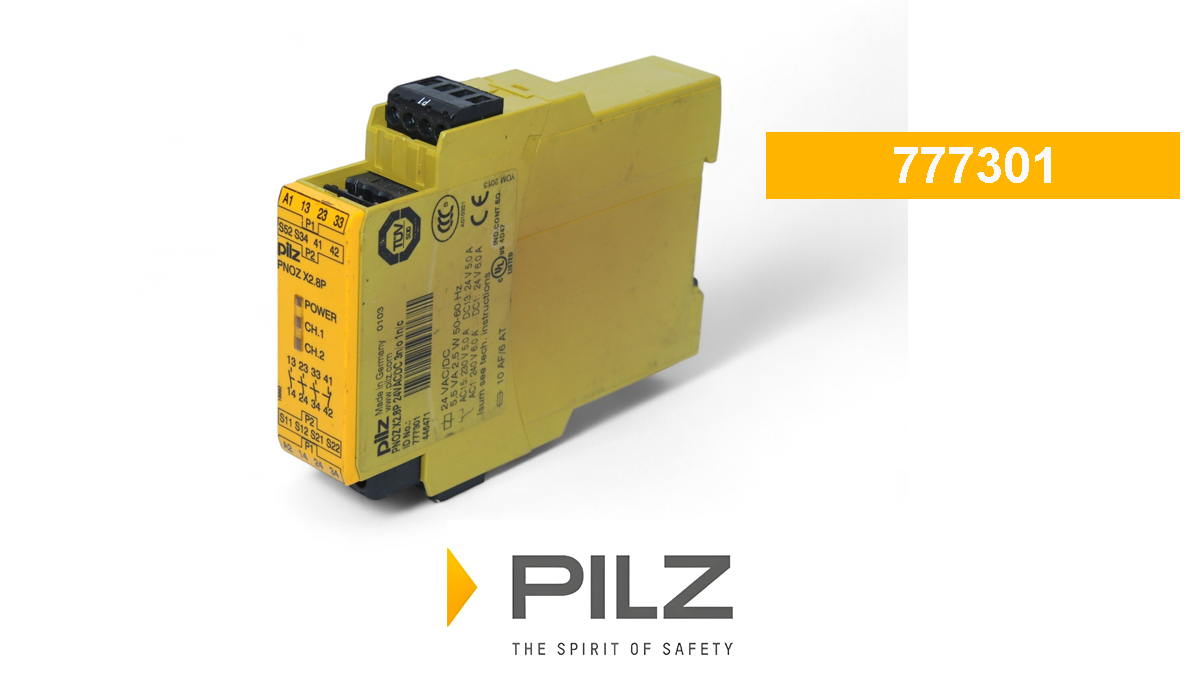

PILZ PNOZ X2.8P 24VAC/DC 3 N/O 1 N/C – Safety Relay 777301

PILZ PNOZ X2.8P 24VAC/DC 3n/o 1n/c (777301) adalah safety relay mandiri dari seri PNOZ X yang dirancang untuk memantau fungsi keselamatan pada mesin dan sistem otomasi industri. Perangkat ini mendukung pemantauan rangkaian emergency stop (E-STOP) dan safety gate, serta membantu mengendalikan rangkaian penghentian mesin sesuai dengan desain sistem keselamatan.

Safety relay PILZ 777301 menggunakan tegangan suplai 24 V AC/DC dan menyediakan 3 kontak keselamatan normally open (N/O) serta 1 kontak auxiliary normally closed (N/C). Modul ini mendukung konfigurasi input satu atau dua kanal, dengan atau tanpa deteksi hubungan pendek antar-kontak sesuai konfigurasi, serta pilihan manual start atau automatic start.

Dengan lebar housing hanya 22,5 mm, PNOZ X2.8P membantu menghemat ruang pada panel kontrol. Terminal screw plug-in memudahkan instalasi dan pemeliharaan, sedangkan desainnya mendukung pemasangan pada rel DIN yang sesuai.

Fungsi PILZ PNOZ X2.8P 777301

Memantau rangkaian emergency stop untuk membantu memicu penghentian mesin saat kondisi darurat terdeteksi.
Memantau safety gate atau pintu pengaman yang terhubung ke rangkaian keselamatan.
Mendukung konfigurasi input keselamatan satu atau dua kanal sesuai rancangan.
Menyediakan tiga kontak keselamatan N/O untuk switching rangkaian yang kompatibel.
Menyediakan satu kontak auxiliary N/C untuk fungsi indikasi atau kontrol tambahan yang sesuai.
Mendukung manual start atau automatic start sesuai konfigurasi dan persyaratan keselamatan.

Keunggulan PILZ PNOZ X2.8P

Suplai universal 24 V AC/DC: mendukung sistem kontrol yang menggunakan suplai AC atau DC sesuai spesifikasi.
3 kontak keselamatan N/O: untuk switching pada rangkaian keselamatan yang dirancang sesuai rating.
1 kontak auxiliary N/C: mendukung fungsi tambahan yang sesuai dengan desain kontrol.
Desain kompak 22,5 mm: membantu mengoptimalkan ruang panel.
Input satu atau dua kanal: memberikan fleksibilitas konfigurasi sesuai perangkat pengaman yang digunakan.
Terminal screw plug-in: mempermudah penanganan kabel saat instalasi dan servis.

Aplikasi

PILZ PNOZ X2.8P 777301 dapat digunakan pada panel kontrol mesin, sistem otomasi manufaktur, rangkaian emergency stop, dan pemantauan pintu pengaman. Penerapan pada light guard atau perangkat pengaman lain harus mengikuti kompatibilitas input, wiring, serta petunjuk resmi produsen.

Spesifikasi Utama

Brand: PILZ
Series: PNOZ X
Model: PNOZ X2.8P 24VACDC 3n/o 1n/c
Part Number: 777301
Supply Voltage: 24 V AC/DC
Safety Contacts: 3 N/O
Auxiliary Contact: 1 N/C
Input Configuration: 1-channel / 2-channel sesuai konfigurasi
Start Modes: Manual / automatic
Terminal Type: Plug-in screw terminals
Housing Width: 22,5 mm
Mounting: DIN rail

Catatan instalasi: PNOZ X2.8P merupakan komponen dalam sistem keselamatan mesin. Pastikan tegangan suplai, konfigurasi input, rangkaian feedback, metode reset, rating kontak, dan wiring sesuai manual resmi PILZ serta penilaian risiko mesin sebelum perangkat digunakan.

Reviews

There are no reviews yet.

Be the first to review “PILZ PNOZ X2.8P 24VACDC 3n/o 1n/c – 777301”

Specification

Technical Specifications – PILZ PNOZ X2.8P 777301

Parameter	Specification
Manufacturer	PILZ
Product Series	PNOZ X
Model	PNOZ X2.8P 24VACDC 3n/o 1n/c
Part Number	777301
GTIN	4046548009897
Product Type	Standalone Safety Relay
Rated Supply Voltage	24 V AC/DC
Supply Voltage Tolerance	-15% / +10%
AC Supply Frequency	50–60 Hz
Power Consumption (AC)	5.5 VA
Power Consumption (DC)	2.5 W
Duty Cycle	100%
Number of Inputs	2
Input Configuration	Single-channel or dual-channel, depending on wiring configuration
Short-Circuit Detection	Available with or without detection of shorts across contacts, depending on configuration
Safety Contacts	3 normally open (N/O), instantaneous
Auxiliary Contact	1 normally closed (N/C)
Semiconductor Outputs	0
Start Modes	Manual or automatic start
AC-1 Safety Contact Rating	Up to 240 V AC, maximum 6 A
DC-1 Safety Contact Rating	24 V DC, maximum 6 A
AC-15 Safety Contact Rating	230 V AC, maximum 5 A
DC-13 Safety Contact Rating	24 V DC; observe the applicable load and switching-cycle limits
Terminal Type	Screw terminals
Terminal Style	Plug-in
Mounting	DIN rail
Housing Width	22.5 mm
Dimensions (H × W × D)	94 × 22.5 × 121 mm
Net Weight	185 g
Housing Protection	IP40
Ambient Operating Temperature	-35 to +55 °C
Relative Humidity	93% RH at 40 °C, non-condensing
Standards	EN 60947-5-1, EN 61000-6-2, EN 61000-6-4, EN 61326-3-1
Approvals	CCC, CE, UKCA, cULus Listed, KOSHA, EAC, TÜV

Important: Contact ratings vary by utilization category and load type. IP40 applies to the housing under the manufacturer’s specified conditions. Check the latest PILZ operating manual for wiring, terminal protection, feedback-loop requirements, and installation details.
