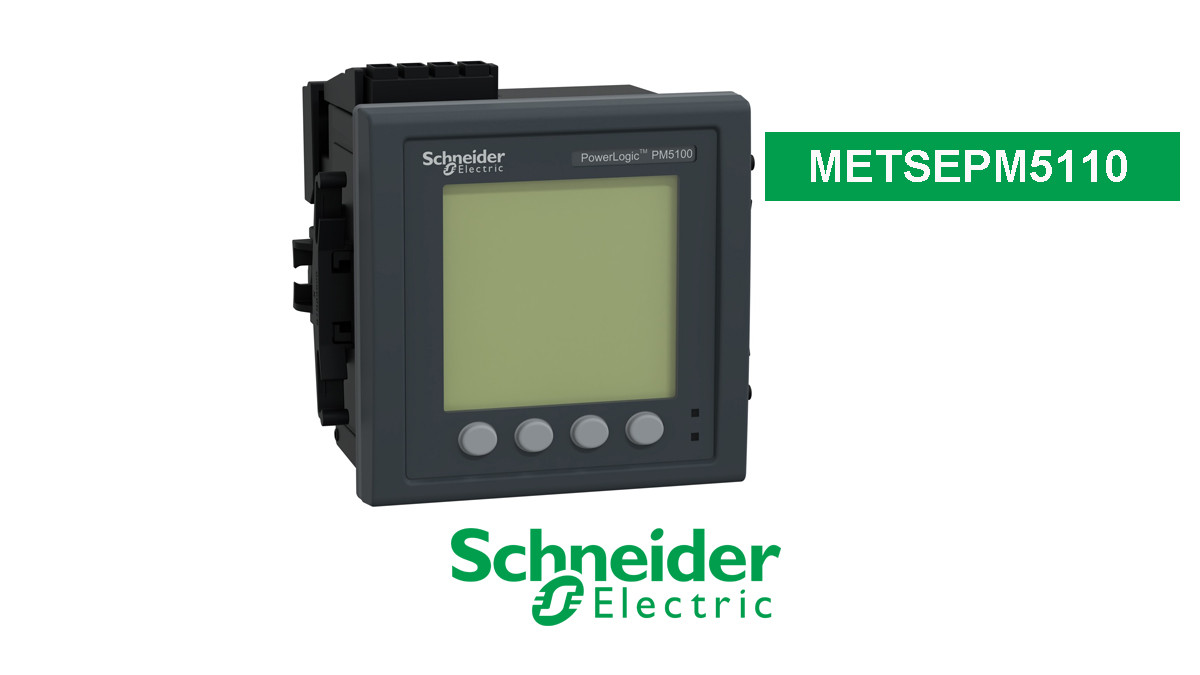

Schneider Electric PowerLogic PM5110 – Power Meter METSEPM5110

Schneider Electric PowerLogic PM5110 (METSEPM5110) adalah power meter digital untuk memantau parameter listrik dan konsumsi energi pada instalasi listrik industri maupun bangunan komersial. Bagian dari seri PowerLogic PM5000, perangkat ini mengukur tegangan, arus, frekuensi, faktor daya, energi, serta daya aktif dan reaktif untuk membantu pemantauan distribusi listrik dan evaluasi penggunaan energi.

Power meter PM5110 menawarkan akurasi energi aktif Class 0.5S sesuai IEC 62053-22 dan analisis harmonik hingga orde ke-15. Antarmuka komunikasi RS-485 dengan protokol Modbus RTU/ASCII memungkinkan data pengukuran diintegrasikan ke sistem pemantauan energi, PLC, SCADA, atau building management system yang kompatibel.

Perangkat ini juga menyediakan satu digital output yang dapat digunakan untuk fungsi pulse output energi sesuai konfigurasi, serta hingga 33 alarm yang dapat dikonfigurasi. Desain flush-mount dengan panel depan 96 × 96 mm mendukung pemasangan pada pintu panel distribusi dan panel kontrol listrik.

Fungsi Schneider PowerLogic PM5110

Memantau tegangan, arus, frekuensi, dan faktor daya pada jaringan listrik.
Mengukur daya aktif, daya reaktif, serta konsumsi energi listrik.
Mendukung pemantauan kualitas daya melalui pengukuran harmonik hingga orde ke-15.
Mengirim data pengukuran melalui komunikasi RS-485 Modbus ke sistem monitoring yang kompatibel.
Menyediakan digital pulse output untuk mendukung pencatatan energi eksternal sesuai konfigurasi.
Mendukung alarm yang dapat dikonfigurasi untuk membantu mengidentifikasi kondisi listrik tertentu.

Keunggulan PowerLogic PM5110 METSEPM5110

Akurasi energi aktif Class 0.5S: mendukung pemantauan energi dengan tingkat akurasi sesuai standar yang ditetapkan.
Komunikasi Modbus RS-485: memudahkan integrasi dengan sistem otomasi dan manajemen energi.
Analisis harmonik hingga orde ke-15: membantu evaluasi kualitas daya pada instalasi listrik.
33 alarm yang dapat dikonfigurasi: membantu pemantauan kondisi dan kejadian listrik.
Digital output: mendukung pengiriman pulsa energi atau fungsi yang ditentukan oleh konfigurasi perangkat.
Display LCD dengan backlight: memudahkan pembacaan nilai pengukuran pada panel.
Desain flush-mount: cocok untuk pemasangan pada panel distribusi listrik dan panel kontrol.

Aplikasi

Schneider Electric PowerLogic PM5110 dapat digunakan pada panel distribusi listrik, fasilitas industri, gedung komersial, sistem pemantauan energi, dan instalasi yang memerlukan pengukuran parameter listrik serta komunikasi data. Perangkat ini dapat diintegrasikan dengan PLC, SCADA, atau energy management system yang mendukung Modbus dan konfigurasi komunikasi yang sesuai.

Spesifikasi Utama

Brand: Schneider Electric
Product Range: PowerLogic PM5000
Model: PM5110
Part Number: METSEPM5110
Product Type: Digital Power Meter
Active Energy Accuracy: Class 0.5S
Rated Current Input: 1 A atau 5 A melalui rangkaian CT yang sesuai
Supply Voltage: 100–415 V AC atau 125–250 V DC
Communication: RS-485, Modbus RTU/ASCII
Digital Output: 1
Configurable Alarms: Hingga 33
Harmonic Measurement: Hingga orde ke-15
Mounting: Flush mount
Front Display: Backlit LCD, resolusi 128 × 128 piksel

Catatan instalasi: Pilih rasio current transformer (CT) yang sesuai dengan arus instalasi dan konfigurasi meter. Pastikan tegangan suplai, wiring pengukuran, jenis jaringan, komunikasi Modbus, serta rating digital output sesuai datasheet dan manual Schneider Electric sebelum pemasangan.

Reviews

There are no reviews yet.

Be the first to review “Schneider PowerLogic PM5110 – METSEPM5110”

Specification

Technical Specifications – Schneider Electric PowerLogic PM5110

Parameter	Specification
Manufacturer	Schneider Electric
Product Range	PowerLogic PM5000
Model	PM5110
Commercial Reference	METSEPM5110
Product Type	Digital Power Meter
Application	Power monitoring and energy management
Active Energy Accuracy	Class 0.5S, IEC 62053-22
Measured Parameters	Voltage, current, frequency, power factor, energy, active power, reactive power
Harmonic Measurement	Up to the 15th harmonic
Rated Supply Voltage	100–415 V AC, 45–65 Hz; 125–250 V DC
Network Frequency	50 / 60 Hz nominal; measurement range 45–65 Hz
Rated Current Input	1 A or 5 A via compatible current transformers
Current Measurement Range	10 mA–9 A
Voltage Measurement, Phase-to-Neutral	20–400 V AC, 45–65 Hz
Voltage Measurement, Phase-to-Phase	35–690 V AC, 45–65 Hz
Supported Network Types	1P + N, 3P, 3P + N
Sampling Rate	64 samples per cycle
Communication Interface	RS-485
Communication Protocols	Modbus RTU, Modbus ASCII, JBUS
Communication Speed	9.6, 19.2, 38.4 kbps
Digital Output	1, configurable for energy pulse output or alarm function as supported
Configurable Alarms	Up to 33
Display Type	Backlit monochrome LCD
Display Resolution	128 × 128 pixels
Mounting	Flush mounting
Front Panel Dimensions	96 × 96 mm
Depth	72 mm
Typical Product Weight	Approximately 380 g

Installation note: Use compatible CTs and observe the meter’s voltage, current, wiring, and communication limits. Confirm the exact digital output configuration and electrical ratings in the latest Schneider Electric datasheet and user guide.
