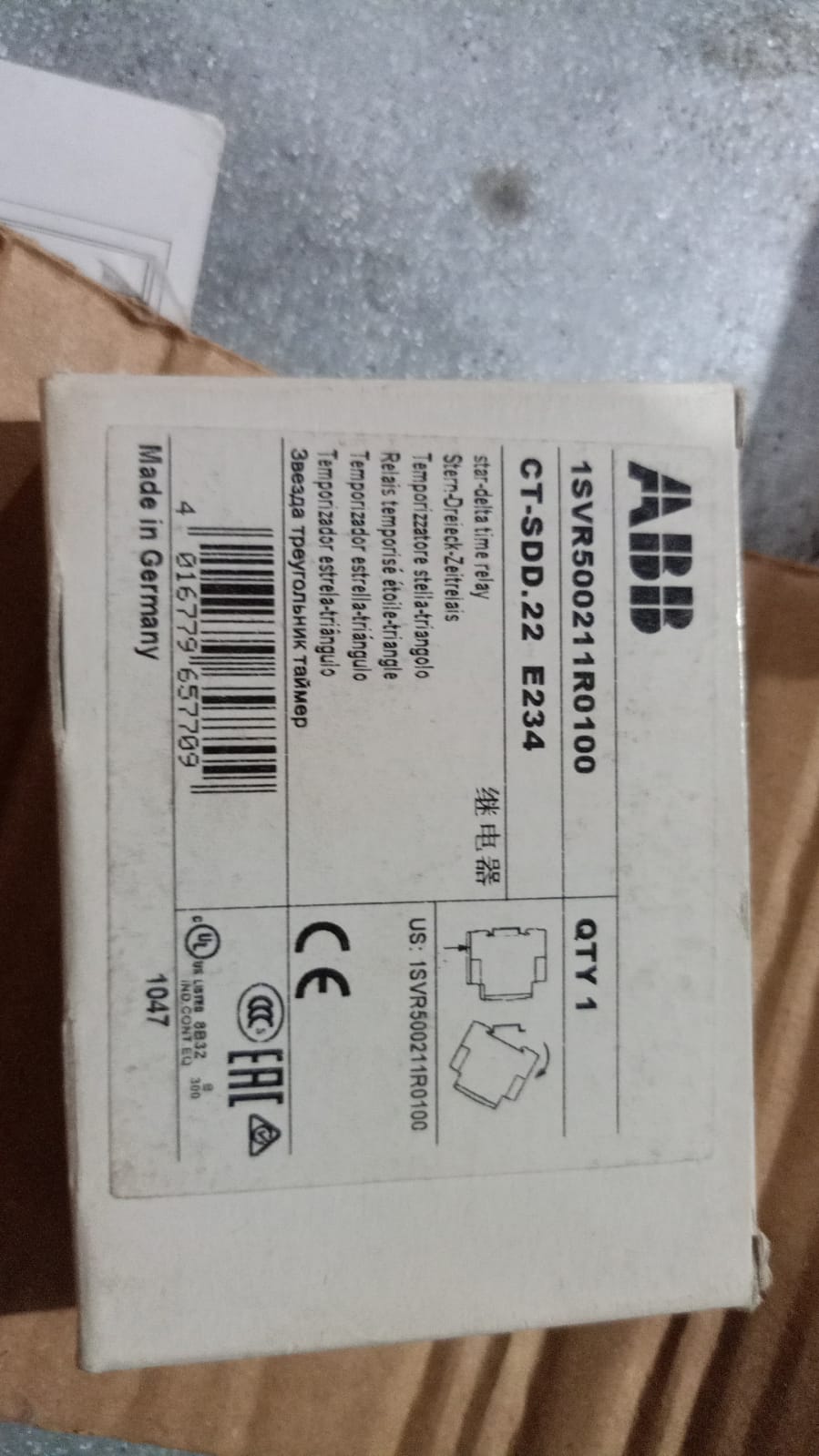

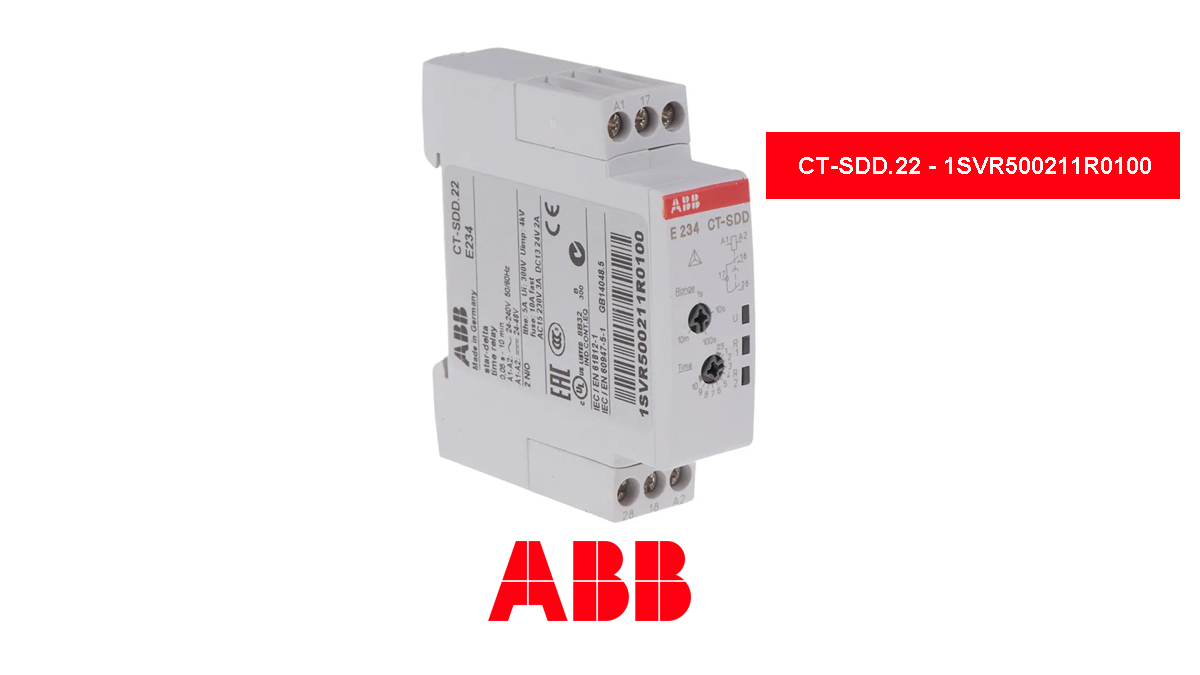

ABB CT-SDD.22 Time Relay – 1SVR500211R0100

ABB CT-SDD.22 Time Relay 1SVR500211R0100

ABB CT-SDD.22 Time Relay (1SVR500211R0100) adalah relay timer elektronik dari seri ABB CT-D yang dirancang untuk mengatur perpindahan rangkaian starter motor star-delta secara berurutan. Perangkat ini membantu mengatur waktu perpindahan dari konfigurasi star ke delta untuk mendukung proses starting motor listrik yang sesuai dengan rancangan sistem kontrol.

ABB CT-SDD.22 mendukung tegangan suplai kontrol 24–240 V AC atau 24–48 V DC, dengan rentang pengaturan waktu 0,05 detik hingga 10 menit dan waktu transisi tetap 50 ms. Dilengkapi dua kontak output normally open (2 NO), relay ini dapat digunakan pada panel kontrol motor, sistem otomasi industri, dan instalasi kontrol listrik yang membutuhkan fungsi star-delta timing.

Fitur Utama ABB CT-SDD.22

• Fungsi star-delta: Mengatur urutan waktu perpindahan pada rangkaian starter motor star-delta.
• Rentang waktu lebar: Pengaturan waktu dari 0,05 detik hingga 10 menit.
• Waktu transisi tetap: Waktu perpindahan 50 ms.
• Suplai kontrol fleksibel: Mendukung 24–240 V AC dan 24–48 V DC.
• Dua output normally open: Memiliki 2 kontak NO untuk rangkaian kontrol yang sesuai.
• Desain ringkas: Lebar perangkat 17,5 mm untuk membantu menghemat ruang pemasangan panel.
• Seri ABB CT-D: Dirancang untuk aplikasi pengaturan waktu dalam sistem kontrol industri.

Aplikasi ABB CT-SDD.22 Time Relay

• Rangkaian starter motor star-delta.
• Panel kontrol motor listrik tiga fase.
• Sistem otomasi dan kontrol mesin industri.
• Pengaturan urutan kerja kontaktor pada rangkaian kontrol yang sesuai.
• Instalasi kontrol listrik di fasilitas manufaktur dan produksi.

Keunggulan ABB CT-SDD.22

ABB CT-SDD.22 menyediakan fungsi timing khusus star-delta dalam perangkat yang ringkas. Rentang waktu yang dapat diatur dan waktu transisi tetap membantu perancang panel menerapkan urutan kontrol motor sesuai kebutuhan aplikasi. Dukungan suplai AC maupun DC juga memberi fleksibilitas dalam pemilihan sumber tegangan kontrol.

Informasi Sebelum Membeli

Pastikan kode produk 1SVR500211R0100 sesuai dengan kebutuhan sistem. Periksa tegangan suplai kontrol, konfigurasi terminal, rating kontak, rentang waktu, dan diagram pengawatan pada datasheet resmi. Relay timer ini merupakan komponen pengatur waktu, bukan kontaktor daya atau proteksi motor; gunakan bersama perangkat switching dan proteksi yang sesuai.
