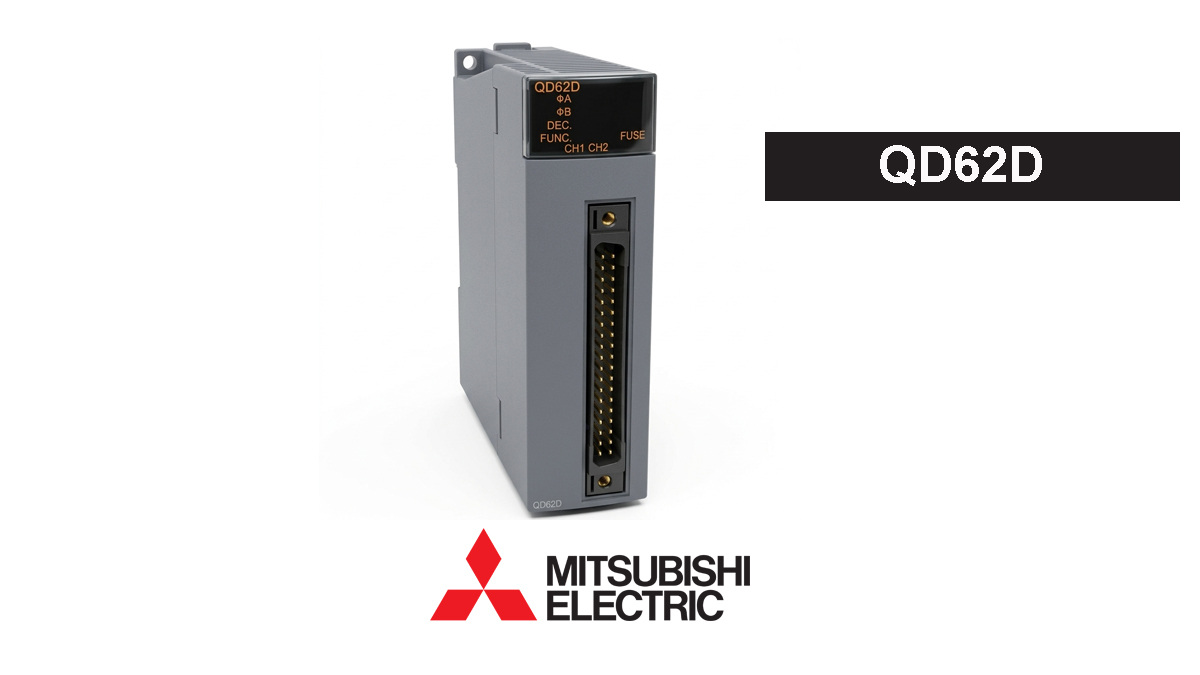

Mitsubishi QD62D MELSEC-Q High-Speed Counter Module

Mitsubishi QD62D adalah modul high-speed counter untuk programmable logic controller (PLC) seri MELSEC-Q. Modul ini dirancang untuk menghitung pulsa berkecepatan tinggi dari perangkat seperti rotary encoder dengan keluaran differential line driver. Dengan dua kanal penghitung dan kecepatan hitung hingga 500 kPPS, QD62D mendukung kebutuhan pengukuran dan kontrol posisi pada sistem otomasi industri.

QD62D menggunakan sinyal input diferensial berstandar EIA RS-422-A, kompatibel dengan differential line driver seperti AM26LS31 atau perangkat ekuivalen yang memenuhi spesifikasi. Modul ini mendukung input pulsa satu fase, dua fase, serta CW/CCW, sehingga dapat digunakan untuk berbagai metode penghitungan dan pemantauan pergerakan mesin.

Fitur Utama Mitsubishi QD62D

• 2-channel high-speed counter: menyediakan dua kanal penghitung pulsa.
• Counting speed up to 500 kPPS: pilihan kecepatan hitung 500 kPPS, 200 kPPS, 100 kPPS, atau 10 kPPS sesuai konfigurasi.
• Differential input RS-422-A: mendukung sinyal dari differential line driver yang kompatibel.
• Multiple counting modes: mendukung input satu fase, dua fase dengan pilihan multiplier, dan mode CW/CCW.
• 32-bit signed counting range: rentang hitung dari -2.147.483.648 hingga 2.147.483.647.
• Preset and ring counter functions: mendukung fungsi preset counter dan ring counter.
• Coincidence detection output: menyediakan output transistor sinking untuk tiap kanal guna mendukung respons kontrol berdasarkan hasil perbandingan nilai hitung.
• Compact MELSEC-Q module: menggunakan satu slot modul dan konektor 40-pin untuk koneksi eksternal.

Aplikasi Mitsubishi QD62D

Mitsubishi QD62D dapat digunakan dalam aplikasi penghitungan pulsa encoder, pemantauan kecepatan putaran, kontrol posisi, pengukuran panjang material, sistem konveyor, mesin pengemasan, dan otomasi mesin produksi. Pemilihan mode input serta kecepatan hitung harus disesuaikan dengan spesifikasi encoder, frekuensi pulsa, dan kebutuhan sistem kontrol.

Integrasi dengan PLC MELSEC-Q

QD62D merupakan modul fungsi khusus untuk sistem PLC Mitsubishi MELSEC-Q. Konfigurasi modul dilakukan melalui parameter dan instruksi yang sesuai pada sistem PLC. Sebelum instalasi, pastikan kompatibilitas CPU dan base unit, tipe sinyal encoder, pengawatan input diferensial, serta kebutuhan catu daya sistem.

Mengapa Memilih Mitsubishi QD62D?

Mitsubishi QD62D menawarkan penghitungan pulsa berkecepatan tinggi melalui dua kanal dengan input diferensial RS-422-A. Fitur preset counter, ring counter, dan coincidence detection membantu memenuhi kebutuhan penghitungan serta kontrol berbasis pulsa pada mesin industri. Modul ini cocok untuk sistem MELSEC-Q yang membutuhkan pemrosesan sinyal encoder secara cepat dan akurat.
