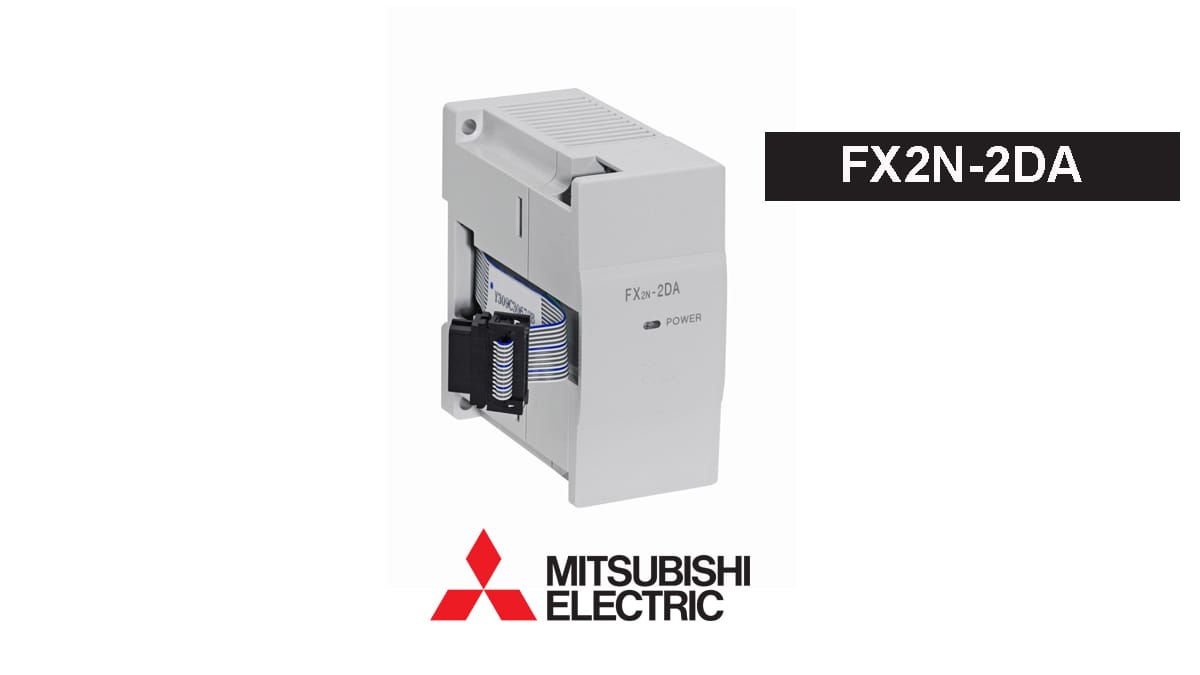

Mitsubishi FX2N-2DA adalah analog output block 2-channel untuk sistem PLC MELSEC-F Series yang digunakan untuk mengubah data digital dari PLC menjadi sinyal analog tegangan atau arus. Modul ini mendukung output 0–10 V DC, 0–5 V DC, dan 4–20 mA DC, sehingga dapat digunakan untuk mengendalikan berbagai perangkat analog seperti inverter, actuator, control valve, meter, dan perangkat instrumentasi industri. Kedua channel dapat digunakan dengan karakteristik output yang sama maupun berbeda.

FX2N-2DA menggunakan resolusi 12-bit binary dengan resolusi 2,5 mV untuk output 0–10 V DC, 1,25 mV untuk output 0–5 V DC, dan 4 μA untuk output 4–20 mA DC. Total accuracy untuk voltage output adalah ±1% full scale, sedangkan current output mencapai ±1% atau ±0,16 mA pada full scale 16 mA. Output characteristic dapat disesuaikan menggunakan OFFSET/GAIN adjustment, sehingga digital value dari program PLC dapat dikonversi secara tepat menjadi sinyal analog sesuai kebutuhan aplikasi.

Modul Mitsubishi FX2N-2DA memiliki waktu konversi D/A sebesar 4 ms per channel dan bekerja tersinkronisasi dengan sequence program. Bagian analog output diisolasi dari PLC menggunakan photocoupler dan dari power supply menggunakan DC/DC converter, sementara kedua channel analog tidak terisolasi satu sama lain. Modul menggunakan suplai internal 5 V DC 30 mA dan 24 V DC ±10% 85 mA, menempati 8 I/O points, memiliki berat sekitar 0,2 kg, serta dapat digunakan dengan PLC FX0N, FX1N, FX2N, FX2NC, FX3G, FX3GC, FX3U, dan FX3UC dengan persyaratan koneksi tertentu.

Catatan status produk: Mitsubishi Electric mencatat FX2N-2DA sebagai discontinued, dengan order acceptance September 2023 dan production discontinuation Desember 2023

Reviews

There are no reviews yet.

Be the first to review “Mitsubishi FX2N-2DA”

Specification

Specification	Details
Brand	Mitsubishi Electric
Model	FX2N-2DA
Series	MELSEC-F Series
Product Type	Analog Output Block / D/A Conversion Module
Number of Analog Outputs	2 channels
Analog Output Type	Voltage or Current
Voltage Output Range	0–10 V DC, 0–5 V DC
Voltage Output Load Resistance	2 kΩ to 1 MΩ
Current Output Range	4–20 mA DC
Current Output Load Resistance	400 Ω or less
Output Configuration	Voltage, current, or different output characteristics can be used together
Digital Input	12-bit binary
Voltage Resolution	2.5 mV for 0–10 V; 1.25 mV for 0–5 V
Current Resolution	4 μA
Voltage Total Accuracy	±1% (±0.1 V) for 10 V full scale
Current Total Accuracy	±1% (±0.16 mA) for 16 mA full scale
Offset / Gain Adjustment	Adjustable using OFFSET/GAIN volume
D/A Conversion Time	4 ms per channel
Conversion Operation	Synchronized with sequence program
Analog-to-PLC Isolation	Photocoupler isolation
Analog Circuit Power Isolation	DC/DC converter isolation
Channel-to-Channel Isolation	Not isolated
Internal Power Supply	5 V DC, 30 mA from PLC main unit
24 V DC Supply	24 V DC ±10%, 85 mA from PLC main unit
Occupied I/O Points	8 points, allocated from either input or output points of the PLC
Applicable PLC	FX0N, FX1N, FX2N, FX2NC, FX3G, FX3GC, FX3U, FX3UC
FX2NC Connection	Requires FX2NC-CNV-IF
FX3GC / FX3UC Connection	Requires FX2NC-CNV-IF or FX3UC-1PS-5V
Operating Temperature	0–55°C
Storage Temperature	-25–75°C
Operating Humidity	5–95% RH, non-condensing
Dielectric Withstand Voltage	500 V AC for 1 minute
Insulation Resistance	5 MΩ or higher at 500 V DC
Grounding	Class D grounding, 100 Ω or less
Maximum Working Altitude	2,000 m or less
Dimensions (W × H × D)	43 × 90 × 87 mm
Weight	Approx. 0.2 kg
Product Status	Discontinued
Order Acceptance	September 2023
Production Discontinuation	December 2023
