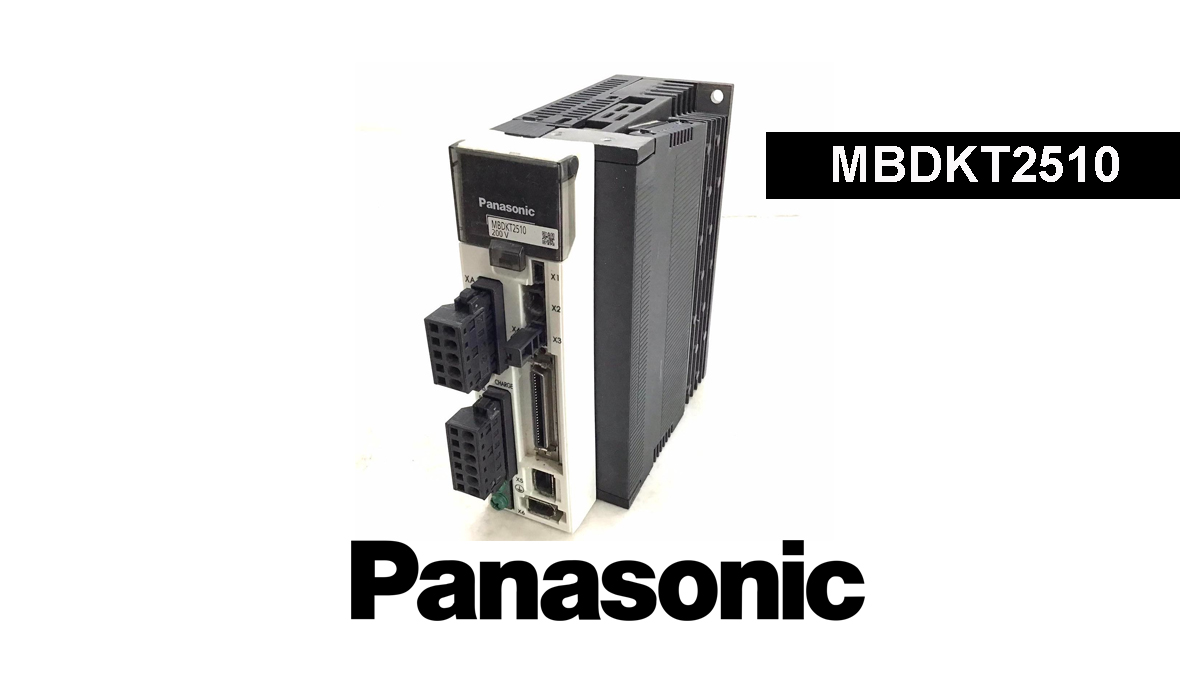

Panasonic MBDKT2510 MINAS A5II Servo Driver

Panasonic MBDKT2510 MINAS A5II Servo Driver adalah servo amplifier industri yang dirancang untuk mengendalikan motor servo AC dengan presisi tinggi pada sistem otomasi mesin. Driver ini mendukung kontrol posisi, kecepatan, torsi, dan full-closed control, sehingga dapat digunakan pada aplikasi yang memerlukan pengendalian gerakan serta respons sistem yang akurat.

Termasuk dalam keluarga MINAS A5, model MBDKT2510 mendukung suplai utama 200–240 V AC satu fase atau tiga fase serta suplai rangkaian kontrol 200–240 V AC satu fase. Dengan respons frekuensi 2,3 kHz, perangkat ini dirancang untuk mendukung pengendalian motor servo yang dinamis pada mesin industri dan sistem kontrol gerak yang kompatibel.

Fitur dan Keunggulan Panasonic MBDKT2510

Kontrol multi-mode: Mendukung kontrol posisi, kecepatan, torsi, dan full-closed control.
Respons frekuensi 2,3 kHz: Mendukung respons pengendalian gerak yang cepat.
Dukungan encoder resolusi tinggi: Kompatibel dengan encoder incremental 20-bit dan encoder absolute 17-bit sesuai konfigurasi sistem.
Fungsi keselamatan terintegrasi: Memiliki safety function sesuai spesifikasi model.
Antarmuka komunikasi: Mendukung USB, RS232, dan RS485 untuk konfigurasi atau pemantauan yang kompatibel.
Input analog dan pulsa: Menyediakan antarmuka sinyal untuk integrasi dengan pengendali gerak.
Desain B-Frame: Memiliki dimensi bodi ringkas untuk instalasi panel mesin.

Aplikasi Panasonic MINAS A5II Servo Driver

Panasonic MBDKT2510 dapat digunakan pada sistem kontrol gerak yang kompatibel, seperti mesin otomatis, peralatan produksi, mekanisme positioning, dan mesin industri yang membutuhkan kontrol motor servo. Pemilihan driver harus disesuaikan dengan motor, encoder, kapasitas catu daya, serta kebutuhan kontrol dan keselamatan pada sistem.

Spesifikasi Utama

Model: MBDKT2510
Seri: MINAS A5II
Jenis: AC Servo Driver / Servo Amplifier
Tegangan suplai: 200–240 V AC
Frekuensi suplai: 50/60 Hz
Arus maksimum perangkat daya: 15 A
Arus nominal detektor arus: 10 A
Respons frekuensi: 2,3 kHz
Komunikasi: USB, RS232, RS485
Dimensi: 55 × 150 × 130 mm (W × H × D)
Berat: sekitar 1 kg

Catatan produk: Panasonic mencatat MBDKT2510 sebagai produk yang telah dihentikan. Sebelum membeli, pastikan kondisi unit, kelengkapan, kompatibilitas dengan motor servo yang digunakan, dan ketersediaan produk pengganti. Gunakan manual resmi Panasonic untuk memeriksa wiring, konfigurasi, dan persyaratan keselamatan sebelum instalasi.

Reviews

There are no reviews yet.

Be the first to review “Panasonic MBDKT2510 MINAS A5 Servo Driver”

Specification

Technical Specifications – Panasonic MBDKT2510 MINAS A5II

Parameter	Specification
Brand	Panasonic
Product Family	MINAS A5
Series	MINAS A5II
Model Number	MBDKT2510
Product Type	AC Servo Driver / Servo Amplifier
Frame Size	B-Frame
Main Circuit Supply	Single-phase or three-phase 200–240 V AC (+10% / -15%)
Control Circuit Supply	Single-phase 200–240 V AC (+10% / -15%)
Supply Frequency	50/60 Hz
Power Device Maximum Current Rating	15 A
Current Detector Rating	10 A
Frequency Response	2.3 kHz
Control Modes	Position, velocity, torque, and full-closed control
Selectable Operating Modes	Position, speed, torque, position/speed, position/torque, speed/torque, and full-closed control
Safety Function	Included; verify the applicable safety requirements in the official manual
Encoder Feedback	17-bit absolute encoder or 20-bit incremental encoder, depending on motor and configuration
External Scale Feedback	A/B-phase and homing signal differential input; serial communication supported
General-Purpose Inputs	10 inputs
General-Purpose Outputs	6 outputs
Analog Inputs	3 inputs: one 16-bit A/D and two 12-bit A/D inputs
Analog Outputs	2 analog monitor outputs
Pulse Inputs	2 inputs: photocoupler and line receiver
Pulse Outputs	4 outputs: three line-driver outputs and one open-collector output
Communication Interfaces	USB, RS232, RS485
RS232 Communication	1:1 communication
RS485 Communication	1:n communication, up to 31 axes
Regenerative Resistor	No built-in regenerative resistor; external resistor required when applicable
Dimensions (W × H × D)	55 × 150 × 130 mm
Weight	Approximately 1.0 kg
Product Status	Discontinued by Panasonic

Important: Confirm motor compatibility, encoder type, power requirements, wiring, and safety configuration using the official Panasonic documentation before installation or replacement.
